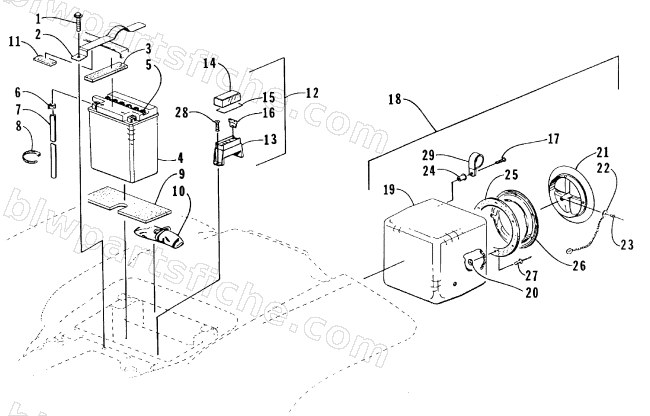

1998 Arctic Cat 454 2X4 — STORAGE BOX AND BATTERY ASSEMBLY
1998 454 2X4
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 2 | 0506-178 | STRAP,BATTERY W/PAD | 1 | $26.95 | |
| 3 | 0406-289 | PAD,BATTERY-TOP RR | 1 | $1.78 | |
| 4 | 0745-045 | BATTERY PKG (0645-165) | 1 | $124.95 | |
| 5 | 0645-045 | BATTERY CAP | 1 | $1.92 | |
| 6 | 0645-152 | CLAMP, HOSE-BATTERY VENT | 1 | $2.47 | |
| 7 | 0645-263 | HOSE, BATTERY VENT-550MM | 1 | $3.44 | |
| 8 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 9 | 0406-227 | PAD,BATTERY-LOWER | 1 | $3.57 | |
| 10 | 0444-122 | KIT, TOOL | 1 | $24.77 | |
| 11 | 0406-288 | PAD,BATTERY-TOP FR | 1 | $6.34 | |
| 12 | 0530-001 | FUSE BOX-ASSY | 1 | $33.95 | |
| 15 | 0411-042 | DECAL,FUSE BLOCK | 1 | $1.95 | |
| 16 | 0630-057 | FUSE,10 AMP ATO | 1 | $8.95 | |
| 16 | 0630-058 | FUSE,15 AMP ATO | 1 | $8.21 | |
| 19 | 0506-102 | TOOL BOX-ASSY | 1 | $114.95 | |
| 20 | 8050-152 | WASHER,FLAT- #10 X .469 X .049 Z&Y | 1 | $3.16 | |
| 21 | 0406-208 | LID,TOOLBOX | 1 | $13.73 | |
| 22 | 0773-401 | CHAIN STORAGE MFG ASSY | 1 | $10.97 | |
| 23 | 8061-223 | RIVET,BLIND-LF AA42 BLACK | 1 | $0.15 | |
| 24 | 0123-010 | NUT,EXPANSION 10-32 | 1 | $6.75 | |
| 25 | 0673-973 | SEAL, STORAGE COVER | 1 | $106.95 | |
| 26 | 0406-205 | RING,MNTG-TOOL BOX LID | 1 | $13.95 | |
| 27 | 8060-630 | RIVET,BLIND-DH AA68 BLK | 1 | $1.23 | |
| 28 | 0623-301 | SCREW,SELF TAP-HWH 10X1/2 AB Z&Y | 1 | $0.12 |
