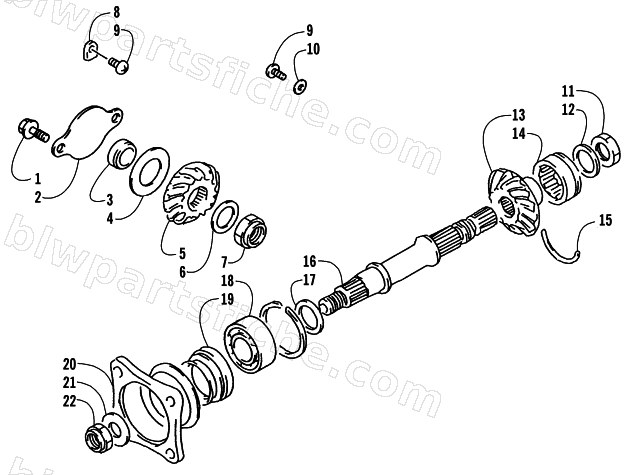

2002 Arctic Cat 400 2x4 MANUAL TRANSMISSION FIS () — SECONDARY DRIVE ASSEMBLY
2002 400 2x4 MANUAL TRANSMISSION FIS ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3423-169 | BOLT,6MM | 1 | $2.06 | |
| 2 | 3446-153 | RETAINER,TRANSFER COVER | 1 | $6.95 | |
| 3 | 3402-255 | PLUG,TRANSFER COVER HOLE | 1 | $20.63 | |
| 4 | 3423-549 | SHIM SET, SEC DRIVE BEVEL | 1 | $163.95 | |
| 5 | 3446-274 | GEAR, SEC DRIVE BEVEL | 1 | $292.95 | |
| 6 | 3423-032 | WASHER,20MM | 1 | $4.13 | |
| 7 | 3423-023 | NUT 20MM | 1 | $4.54 | |
| 8 | 3446-031 | RETAINER, BEARING | 1 | $5.78 | |
| 9 | 3007-574 | SCREW,6X12 | 1 | $2.47 | |
| 10 | 3423-135 | RETAINER, CNTR SHAFT BRG-M6X16 | 1 | $5.92 | |
| 11 | 3423-136 | NUT, SEC DRIVEN GEAR,22MM | 1 | $19.25 | |
| 12 | 3423-137 | WASHER, SEC DRIVEN GEAR-M22X36 | 1 | $6.34 | |
| 13 | 3446-222 | GEAR,SEC DRIVEN BEVEL | 1 | $292.95 | |
| 14 | 3402-515 | BEARING, SEC DRIVEN GEAR,M (30X50X17) | 1 | $79.95 | |
| 15 | 3423-072 | C RING,M50 | 1 | $5.78 | |
| 16 | 3446-037 | SHAFT, SEC DRIVEN OUTPUT, RR | 1 | $381.95 | |
| 17 | 3402-017 | SHIM,25MM | 1 | $5.92 | |
| 17 | 3402-018 | SHIM,25MM | 1 | $5.92 | |
| 17 | 3402-019 | SHIM,25MM | 1 | $5.92 | |
| 17 | 3402-020 | SHIM,25MM | 1 | $5.92 | |
| 17 | 3403-217 | SHIM,25X34X0.8 | 1 | $5.92 | |
| 17 | 3402-022 | SHIM,25MM | 1 | $5.95 | |
| 17 | 3402-023 | SHIM,25MM | 1 | $5.92 | |
| 17 | 3402-024 | SHIM,25MM | 1 | $5.92 | |
| 17 | 3423-421 | WASHER, SHIFT SHAFT (M25X34X1.0) | 1 | $5.51 | |
| 17 | 3402-028 | SHIM,25MM | 1 | $6.20 | |
| 17 | 3402-029 | SHIM,25MM | 1 | $6.47 | |
| 17 | 3402-030 | SHIM,25MM | 1 | $6.47 | |
| 17 | 3402-031 | SHIM,25MM | 1 | $6.47 | |
| 18 | 3403-210 | BEARING,REAR OUTPUT SHAFT RR | 1 | $106.95 | |
| 19 | 3402-072 | OIL SEAL ,M34X52X9 | 1 | $23.39 | |
| 20 | 3402-514 | FLANGE, RR OUTPUT JOINT | 1 | $212.95 | |
| 21 | 3423-028 | WASHER,16MM | 1 | $5.95 | |
| 22 | 3423-025 | NUT,16MM | 1 | $4.95 |
