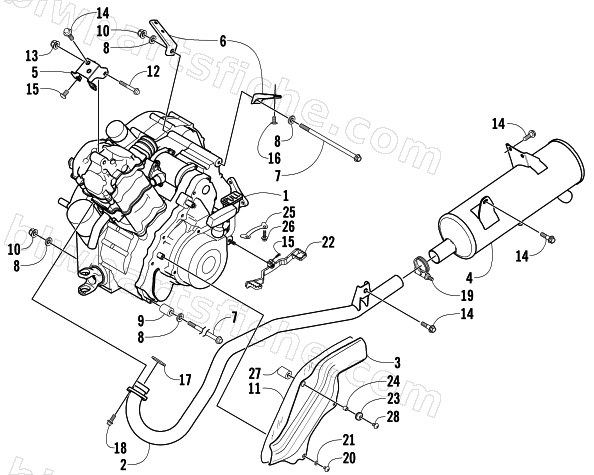

2002 Arctic Cat 400 4x4 MANUAL TRANSMISSION FIS () — ENGINE AND EXHAUST
2002 400 4x4 MANUAL TRANSMISSION FIS ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0462-008 | ENGINE,98A2E (FROM 0463-002) | 1 | $3,786.95 | |
| 1 | 0462-010 | ENGINE,98A4E (FROM 0463-005) | 1 | $4,892.95 | |
| 1 | 0462-020 | ENGINE, ASSY,500 4XIS (FROM 0463-020) | 1 | $4,892.95 | |
| 2 | 0512-049 | PIPE,EXHAUST-WELDMENT | 1 | $129.95 | |
| 3 | 0406-869 | COVER, EXH PIPE | 1 | $48.95 | |
| 4 | 0412-184 | MUFFLER-BLACK | 1 | $840.95 | |
| 5 | 0506-546 | BRKT, MOTOR MOUNT-BLACK | 1 | $20.95 | |
| 6 | 0506-989 | BRACKET,MOTOR MTG-LH-BLACK | 1 | $15.95 | |
| 7 | 3423-009 | BOLT, 10X215 | 1 | $10.97 | |
| 8 | 0423-050 | WASHER, MOTOR MOUNT | 1 | $2.95 | |
| 9 | 1423-025 | SPACER,ENGINE MOUNT | 1 | $10.97 | |
| 10 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 11 | 0412-143 | SHIELD,HEAT | 1 | $13.73 | |
| 12 | 8408-860 | SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y | 1 | $1.37 | |
| 13 | 8424-802 | NUT,HEX-FLG M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 14 | 8408-816 | SCREW,CAP-HFH M8X1.25X16 CL8.8 Z&Y | 1 | $0.68 | |
| 15 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 16 | 8408-616 | SCREW,CAP-HFH M6X1.0X16 CL8.8 Z&Y | 1 | $0.54 | |
| 17 | 0412-007 | SEAL,EXHAUST PIPE | 1 | $17.87 | |
| 18 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 19 | 0423-150 | CLAMP,EXHAUST (NORMA ARS-M8-39.5) | 1 | $27.95 | |
| 20 | 8477-610 | SCREW,MACH-TSTRH M6X1.0X10 Z&BLK | 1 | $0.68 | |
| 21 | 8053-213 | R/B 8053-212 | 1 | $0.65 | |
| 22 | 0502-263 | LEVER, SHIFT - BLACK | 1 | $106.95 | |
| 23 | 0423-030 | GROMMET(LV 11378) | 1 | $4.26 | |
| 24 | 0423-036 | COLLAR,.375" OD X.26" ID X.375" | 1 | $20.63 | |
| 25 | 0402-769 | RETAINER, BOLT-SIDECASE | 1 | $3.95 | |
| 26 | 0423-333 | BOLT, TRANSFER COVER-M6X40 | 1 | $0.68 | |
| 27 | 0402-256 | COLLAR,HI LO SHIFT | 1 | $12.95 | |
| 28 | 8477-650 | SCREW,MACH-TSTRH M6X1.0X50 Z&BLK | 1 | $1.50 |
