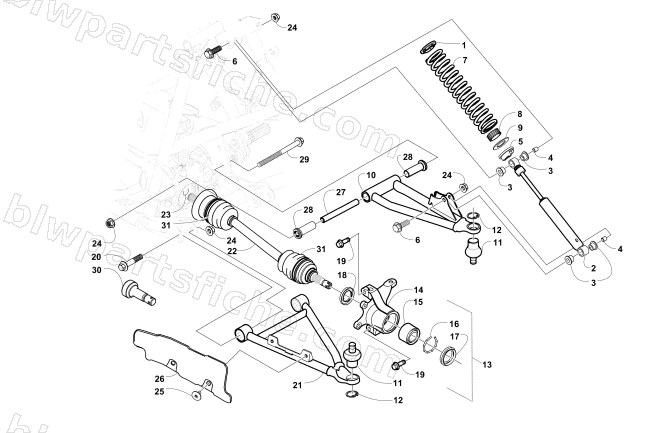

2002 Arctic Cat 400 4x4 MANUAL TRANSMISSION FIS () — FRONT SUSPENSION ASSEMBLY
2002 400 4x4 MANUAL TRANSMISSION FIS ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0444-141 | WRENCH, SPANNER-FRONT SHOCK | 1 | $18.95 | |
| 1 | 1603-889 | RETAINER, SPRING | 1 | $12.35 | |
| 2 | 0403-110 | SHOCK ABSORBER-FRONT | 1 | $140.95 | |
| 2 | 0403-111 | SHOCK ABSORBER-FRONT | 1 | $126.95 | |
| 3 | 0604-310 | BUSHING,SHOCK ABSORBER | 1 | $6.75 | |
| 4 | 0403-028 | SLEEVE,SHOCK | 1 | $3.02 | |
| 5 | 0403-099 | RETAINER,SPRING-ADJUSTABLE | 1 | $17.95 | |
| 6 | 8409-040 | SCREW,CAP-HFH M10X1.25X40 CL10.9 Z&Y | 1 | $1.50 | |
| 7 | 0403-096 | SPRING, COIL - BLACK | 1 | $45.95 | |
| 7 | 0403-091 | SPRING, COIL - BLACK | 1 | $75.95 | |
| 9 | 0403-013 | WASHER ,SPRING ADJUSTER | 1 | $1.95 | |
| 10 | 0503-416 | A-ARM,FRONT UPPER RH-BLACK-ASSY | 1 | $260.95 | |
| 10 | 0503-417 | A-ARM,FRONT UPPER LH-BLACK-ASSY | 1 | $260.95 | |
| 11 | 0405-483 | BALLJOINT-ASSY (DOUBLE STAKE) | 1 | $38.95 | |
| 12 | 0423-009 | CLIP,BALL JOINT | 1 | $1.37 | |
| 13 | 0505-452 | KNUCKLE,STEERING-RH ASSY | 1 | $252.95 | |
| 13 | 0505-453 | KNUCKLE,STEERING-LH ASSY | 1 | $252.95 | |
| 15 | 0402-275 | BEARING, WHEEL | 1 | $58.95 | |
| 16 | 0423-034 | CLIP,BEARING | 1 | $5.51 | |
| 17 | 0402-089 | SEAL,40MMX55MMX6MM-DBL LIP(R/B 2402-611) | 1 | $4.95 | |
| 18 | 0402-069 | SEAL,40MMX58MMX7MM-3 LIP | 1 | $5.95 | |
| 19 | 0423-998 | SCREW,SHLDR-M10X30 CL10.9 BLK (W/ PATCH) | 1 | $2.61 | |
| 20 | 8409-060 | SCREW,CAP-HFH M10X1.25X60 CL10.9 Z&Y | 1 | $3.71 | |
| 21 | 0503-198 | A-ARM, LOWER RH - ASSEMBLY | 1 | $220.95 | |
| 21 | 0503-199 | A-ARM, LOWER LH - ASSEMBLY | 1 | $251.95 | |
| 21 | 0503-194 | A-ARM, FRONT RH LOWER - ASSEMBLY | 1 | $346.95 | |
| 21 | 0503-195 | A-ARM, FRONT LH LOWER - ASSEMBLY | 1 | $395.95 | |
| 22 | 1502-442 | HALFSHAFT | 1 | $454.95 | |
| 23 | 1441-816 | CLIP,RETAINING-IB (22X21) | 1 | $0.95 | |
| 24 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 25 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 26 | 1406-034 | GUARD, BOOT-RH (BLACK) | 1 | $37.95 | |
| 26 | 1406-035 | GUARD, BOOT-LH (BLACK) | 1 | $37.95 | |
| 27 | 0403-439 | COLLAR,SUSPENSION BUSHING-UPPER A-ARM | 1 | $17.87 | |
| 28 | 0403-289 | BUSHING,UPPER A-ARM SUSPENSION | 1 | $4.13 | |
| 29 | 0423-334 | SCREW, CAP-HFH M10-1.25 X165 Z&Y CL10.9 | 1 | $5.65 | |
| 30 | 1402-006 | AXLE,STUB | 1 | $104.95 | |
| 31 | 1436-207 | KIT,CV BOOT-UNIVERSAL | 1 | $73.95 |
