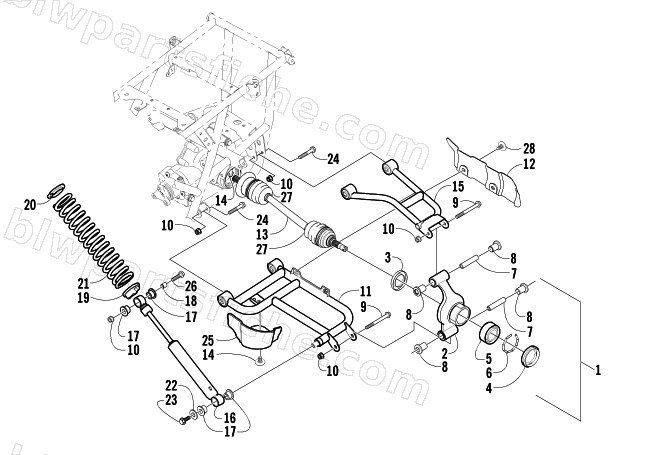

2002 Arctic Cat 400 4x4 MANUAL TRANSMISSION FIS () — REAR SUSPENSION ASSEMBLY
2002 400 4x4 MANUAL TRANSMISSION FIS ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0444-132 | WRENCH,SPANNER-SHOCK | 1 | $28.95 | |
| 1 | 0504-375 | KNUCKLE, REAR RH-ASSY | 1 | $272.95 | |
| 1 | 0504-380 | KNUCKLE,REAR LH-ASSY | 1 | $272.95 | |
| 3 | 0402-069 | SEAL,40MMX58MMX7MM-3 LIP | 1 | $5.95 | |
| 4 | 0402-089 | SEAL,40MMX55MMX6MM-DBL LIP(R/B 2402-611) | 1 | $4.95 | |
| 5 | 0402-275 | BEARING, WHEEL | 1 | $58.95 | |
| 6 | 0423-034 | CLIP,BEARING | 1 | $5.51 | |
| 7 | 0403-437 | COLLAR,SUSPENSION BUSHING-REAR K | 1 | $6.89 | |
| 8 | 0403-283 | BUSHING,REAR SUSPENSION | 1 | $2.75 | |
| 9 | 8409-000 | SCREW, CAP-HFH M10-1.25 X100 Z&Y CL10.9 | 1 | $1.37 | |
| 10 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 11 | 0504-228 | A-ARM, LWR-REAR RH-FAB | 1 | $413.95 | |
| 11 | 0504-229 | A-ARM, LWR-REAR LH-FAB | 1 | $360.95 | |
| 12 | 1406-068 | GUARD,BOOT-REAR-RH (BLACK) | 1 | $37.95 | |
| 12 | 1406-069 | GUARD,BOOT-REAR-LH (BLACK) | 1 | $37.95 | |
| 13 | 1502-442 | HALFSHAFT | 1 | $454.95 | |
| 14 | 1441-816 | CLIP,RETAINING-IB (22X21) | 1 | $0.95 | |
| 15 | 0504-232 | A-ARM, UPR-REAR RH-FAB | 1 | $290.95 | |
| 15 | 0504-233 | A-ARM, UPR-REAR LH-FAB | 1 | $290.95 | |
| 16 | 0404-045 | SHOCK, REAR-ASSY | 1 | $126.95 | |
| 17 | 0604-310 | BUSHING,SHOCK ABSORBER | 1 | $6.75 | |
| 18 | 0403-028 | SLEEVE,SHOCK | 1 | $3.02 | |
| 20 | 1603-889 | RETAINER, SPRING | 1 | $12.35 | |
| 21 | 0404-046 | SPRING, COIL- BLACK | 1 | $108.95 | |
| 22 | 0423-087 | WASHER,5/16 X 1 1/8-1/16 -Z&Y | 1 | $0.40 | |
| 23 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 24 | 8409-060 | SCREW,CAP-HFH M10X1.25X60 CL10.9 Z&Y | 1 | $3.71 | |
| 25 | 1406-071 | GUARD,BOOT-REAR-RH (#2) | 1 | $94.95 | |
| 25 | 1406-072 | GUARD,BOOT-REAR-LH (#2) | 1 | $82.95 | |
| 26 | 8409-040 | SCREW,CAP-HFH M10X1.25X40 CL10.9 Z&Y | 1 | $1.50 | |
| 27 | 1436-207 | KIT,CV BOOT-UNIVERSAL | 1 | $73.95 | |
| 28 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 |
