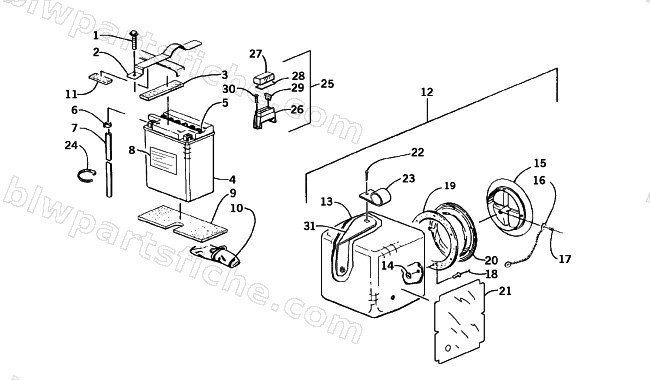

2002 Arctic Cat 500 AUTOMATIC TRANSMISSION () — STORAGE BOX AND BATTERY ASSEMBLY
2002 500 AUTOMATIC TRANSMISSION ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8477-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&BLK | 1 | $0.68 | |
| 2 | 0506-178 | STRAP,BATTERY W/PAD | 1 | $26.95 | |
| 3 | 0406-289 | PAD,BATTERY-TOP RR | 1 | $1.78 | |
| 4 | 0745-045 | BATTERY PKG (0645-165) | 1 | $124.95 | |
| 5 | 0645-045 | BATTERY CAP | 1 | $1.92 | |
| 6 | 0645-152 | CLAMP, HOSE-BATTERY VENT | 1 | $2.47 | |
| 7 | 0645-263 | HOSE, BATTERY VENT-550MM | 1 | $3.44 | |
| 8 | 0645-151 | LABEL, WARNING-BATTERY | 1 | $10.97 | |
| 9 | 0406-227 | PAD,BATTERY-LOWER | 1 | $3.57 | |
| 10 | 0444-122 | KIT, TOOL | 1 | $24.77 | |
| 11 | 0406-288 | PAD,BATTERY-TOP FR | 1 | $6.34 | |
| 12 | 0506-663 | BOX, TOOL-ASSY | 1 | $110.95 | |
| 13 | 0406-970 | BOX, TOOL-ROUTED | 1 | $64.95 | |
| 14 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 15 | 0406-208 | LID,TOOLBOX | 1 | $13.73 | |
| 16 | 0773-401 | CHAIN STORAGE MFG ASSY | 1 | $10.97 | |
| 17 | 8061-223 | RIVET,BLIND-LF AA42 BLACK | 1 | $0.15 | |
| 18 | 8060-630 | RIVET,BLIND-DH AA68 BLK | 1 | $1.23 | |
| 19 | 0673-973 | SEAL, STORAGE COVER | 1 | $106.95 | |
| 20 | 0406-205 | RING,MNTG-TOOL BOX LID | 1 | $13.95 | |
| 21 | 0412-125 | SHIELD, HEAT | 1 | $69.95 | |
| 22 | 0623-121 | SCREW,MACH-PHTRH #10-32X3/4 Z&Y | 1 | $4.82 | |
| 23 | 0423-044 | CLAMP,TUBE-1" ARDEN(COV 1709 ZI) | 1 | $2.61 | |
| 24 | 0123-903 | TIE,CABLE 11.50 | 1 | $0.54 | |
| 25 | 0530-001 | FUSE BOX-ASSY | 1 | $33.95 | |
| 28 | 0411-271 | DECAL,FUSE BLOCK | 1 | $3.95 | |
| 29 | 0630-057 | FUSE,10 AMP ATO | 1 | $8.95 | |
| 29 | 0630-058 | FUSE,15 AMP ATO | 1 | $8.21 | |
| 30 | 0623-361 | SCREW,SELF TAP-HWH #10-24X1/2 TYP F Z&Y | 1 | $0.40 | |
| 31 | 0506-730 | BRACKET,TOOLBOX-RH ASSY | 1 | $34.95 | |
| 31 | 0506-731 | BRACKET,TOOLBOX-LH ASSY | 1 | $30.95 |
