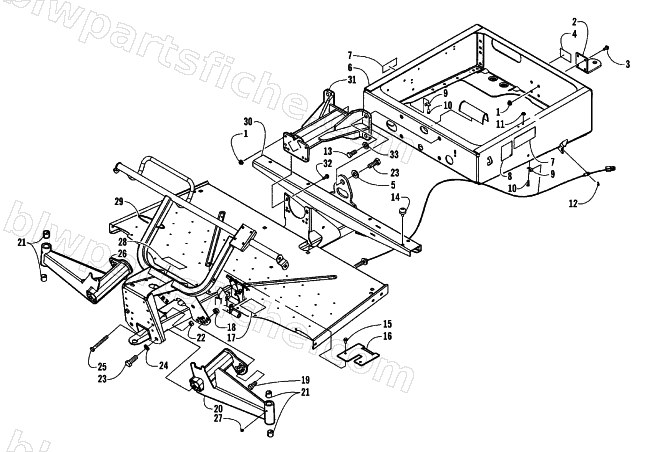

2002 Arctic Cat SBS 1000 — FRAME ASSEMBLY
2002 SBS 1000
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3401-049 | "NUT-FLANGE, NI (3/8-16 UNC)" | 1 | $1.95 | |
| 2 | 3401-228 | "HITCH-DUTY, LIGHT (BLACK)" | 1 | $32.95 | |
| 3 | 3401-099 | "SCREW-HHF (.375-16X1.25,YZ,WHI" | 1 | $4.95 | |
| 4 | 3401-206 | DECAL-INFORMATION (HITCH LOAD | 1 | $10.95 | |
| 5 | 3401-305 | WASHER-HARDENED | 1 | $17.95 | |
| 7 | 3401-378 | DECAL-WARNING | 1 | $17.95 | |
| 8 | 3401-205 | "DECAL-INFORMATION, BOXLATCH" | 1 | $6.95 | |
| 9 | 3401-057 | CLAMP(-R .380 N.D.) | 1 | $3.95 | |
| 10 | 3401-084 | "SCREW-HH (.250-20X1.000,GR5,YZ" | 1 | $4.95 | |
| 11 | 3401-075 | "NUT-HF (.250-20,GR2,YZ,WHIZ LO" | 1 | $4.95 | |
| 12 | 3401-073 | "RING-RETAINING(, EXT .500X.042" | 1 | $2.95 | |
| 13 | 3401-120 | SCREW-HH(.625-11X1.500,GR5,YZ) | 1 | $10.95 | |
| 14 | 3401-156 | BUMPER-RUBBER | 1 | $13.95 | |
| 15 | 3401-101 | "SCREW (.313-18NC X .750,GR5)" | 1 | $4.95 | |
| 16 | 3401-198 | COVER-PEDAL (BLACK) | 1 | $22.95 | |
| 17 | 3401-204 | "DECAL-INFORMATION, BRAKE" | 1 | $11.95 | |
| 18 | 3401-076 | NUT-FLANGE | 1 | $11.95 | |
| 19 | 3401-077 | "SCREW-HH(.625-18X.1.250,GR5,YZ" | 1 | $6.95 | |
| 20 | 3401-232 | LH A-ARM ASM | 1 | $565.95 | |
| 21 | 3401-379 | BUSHING | 1 | $10.95 | |
| 22 | 3401-131 | NUT-LOCK, NI(.500-13,STL,YZ,LI | 1 | $11.95 | |
| 23 | 3401-123 | SCREW-HH(.750-10X2.000,GR5,YZ) | 1 | $16.95 | |
| 24 | 3401-106 | "WASHER-LOCK/INT(.750,STL,YZ)" | 1 | $3.95 | |
| 25 | 3401-103 | "SCREW-HH(.500-13X4.000,GR5,YZ)" | 1 | $10.95 | |
| 26 | 3401-231 | RH A-ARM ASM | 1 | $553.95 | |
| 27 | 3401-066 | "FITTING-GREASE (1/4-28X.55,TAP" | 1 | $4.95 | |
| 28 | 3401-376 | DECAL, CAPACITY (CE) | 1 | $18.95 | |
| 29 | 3401-299 | TIE-CABLE(E) | 1 | $1.95 | |
| 30 | 3401-531 | FRAME,FRONT-WELDMENT (BLACK) | 1 | $1,926.95 | |
| 32 | 3401-095 | "SCREW-HHF (.375-16X1.00,GR2,YZ" | 1 | $9.95 | |
| 33 | 3401-230 | WASHER-FLAT | 1 | $11.95 |
