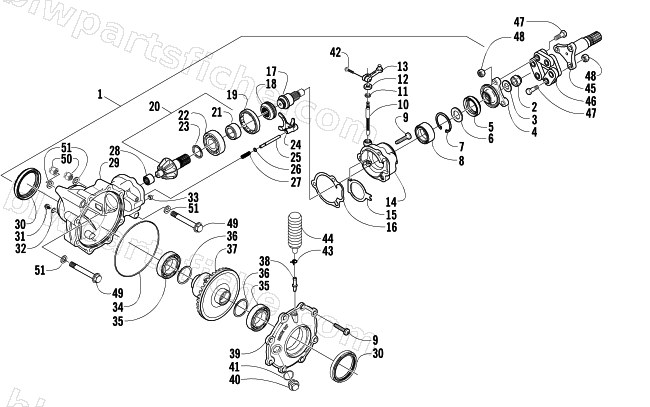

2003 Arctic Cat 400 FIS AUTOMATIC TRANSMISSION () — FRONT DRIVE GEARCASE ASSEMBLY
2003 400 FIS AUTOMATIC TRANSMISSION ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0502-119 | GEARCASE,FR-ASSY (3.6) | 1 | $1,715.95 | |
| 2 | 0423-135 | NUT,FRONT DRIVE | 1 | $16.49 | |
| 3 | 0423-134 | WASHER,FRONT DRIVE | 1 | $3.95 | |
| 4 | 0402-422 | FLANGE,DRIVE | 1 | $122.95 | |
| 5 | 0402-395 | SEAL,30X52X14 | 1 | $27.95 | |
| 6 | 0402-346 | SPACER,DRIVE-FRONT | 1 | $2.95 | |
| 7 | 0402-332 | RING,RETAINING-EXT (DSH-25) | 1 | $23.95 | |
| 8 | 0402-003 | BEARING,WHEEL HUB-RR (ATV-BB-1) | 1 | $63.95 | |
| 9 | 0423-118 | SCREW,SELF TAP-TSPNH M8X1.25X40 | 1 | $1.78 | |
| 10 | 0402-412 | SHAFT,SELECTOR | 1 | $54.95 | |
| 11 | 0402-416 | SEAL,9.5X14.3X3 | 1 | $13.95 | |
| 12 | 0402-398 | PLATE,SELECTOR SHAFT | 1 | $20.95 | |
| 13 | 0502-092 | ARM,SELECTOR-ASSY | 1 | $87.95 | |
| 14 | 0502-122 | HOUSING, SELECTOR -FR MACH | 1 | $100.95 | |
| 15 | 0402-414 | PLATE,SPRING SELECTOR | 1 | $32.95 | |
| 16 | 0402-947 | GASKET, FLANGE | 1 | $3.16 | |
| 17 | 0402-410 | SHAFT,INPUT-DIFFERENTIAL | 1 | $118.95 | |
| 18 | 0402-413 | COUPLER,DRIVE | 1 | $66.95 | |
| 19 | 0402-357 | COLLAR,LOCKING (M64-1.5 RH) | 1 | $50.95 | |
| 20 | 0502-123 | GEAR,PINION (10T) SUB-ASSY | 1 | $346.95 | |
| 21 | 0402-336 | COLLAR, RETAINING | 1 | $50.95 | |
| 22 | 0402-327 | BEARING,BALL (6305) | 1 | $26.95 | |
| 23 | 0402-424 | SHIM,25.7X34.9X1.3 | 1 | $10.95 | |
| 23 | 0402-425 | SHIM,25.7X34.9X1.4 | 1 | $10.95 | |
| 23 | 0402-426 | SHIM,25.7X34.9X1.5 | 1 | $12.95 | |
| 23 | 0402-427 | SHIM,25.7X34.9X1.6 | 1 | $10.95 | |
| 23 | 0402-428 | SHIM,25.7X34.9X1.7 | 1 | $12.95 | |
| 24 | 0402-420 | FORK, SELECTOR | 1 | $68.95 | |
| 25 | 0402-417 | SHAFT,SHUTTLE | 1 | $20.63 | |
| 26 | 0423-147 | O-RING,3X 2MM | 1 | $1.50 | |
| 27 | 0402-418 | SPRING,RETURN-4WD | 1 | $1.95 | |
| 28 | 0402-328 | BEARING,NEEDLE (16NQ2316) | 1 | $17.87 | |
| 29 | 0502-514 | HOUSING, GEARCASE - MACHINED | 1 | $248.95 | |
| 30 | 2402-150 | SEAL,GEARCASE-HR | 1 | $23.39 | |
| 31 | 1402-210 | PLUG,DRAIN-MAGNETIC | 1 | $20.63 | |
| 32 | 0423-153 | O-RING, GEARCASE,6X1.5MM | 1 | $3.96 | |
| 33 | 0402-411 | PIN,DOWEL | 1 | $6.89 | |
| 34 | 0423-149 | O-RING,150X 2MM | 1 | $17.87 | |
| 35 | 0402-393 | BEARING,BALL-SR(6008 Z C-O) | 1 | $17.87 | |
| 36 | 0402-405 | SHIM,41X49X1.3 | 1 | $10.97 | |
| 36 | 0402-406 | SHIM,41X49X1.4 | 1 | $10.97 | |
| 36 | 0402-407 | SHIM,41X49X1.5 | 1 | $10.97 | |
| 36 | 0402-408 | SHIM,41X49X1.6 | 1 | $12.35 | |
| 36 | 0402-409 | SHIM,41X49X1.7 | 1 | $10.97 | |
| 37 | 0502-124 | GEAR,RING (36T) - WELDMENT | 1 | $567.95 | |
| 38 | 0402-871 | FITTING, STRAIGHT-BARB | 1 | $24.95 | |
| 39 | 0502-121 | COVER,GEARCASE-FR MACH | 1 | $122.95 | |
| 40 | 0402-333 | PLUG, FILL | 1 | $13.73 | |
| 41 | 0423-154 | O-RING, GEARCASE,20 X 2.5MM | 1 | $3.16 | |
| 42 | 8410-620 | SCREW,CAP-HFH M6X1.0X20 CL8.8 RIE BLK | 1 | $0.95 | |
| 43 | 0423-315 | CLAMP, HOSE-DOUBLE WIRE | 1 | $0.95 | |
| 44 | 1402-620 | BLADDER,CASE | 1 | $12.35 | |
| 45 | 0502-321 | SHAFT, PROPELLER-FRT | 1 | $132.95 | |
| 46 | 3435-007 | COUPLING, PROP SHAFT | 1 | $350.95 | |
| 47 | 3423-903 | BOLT,PROP SHAFT 10X45 | 1 | $3.71 | |
| 48 | 3007-391 | NUT,INTER COOLER BRKT | 1 | $3.16 | |
| 49 | 0423-404 | SCREW,CAP-HFH M10X1.25X120 CL10.9 Z&Y | 1 | $3.30 | |
| 50 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 51 | 0423-426 | WASHER,FLAT-.438X.875X.125 | 1 | $0.68 |
