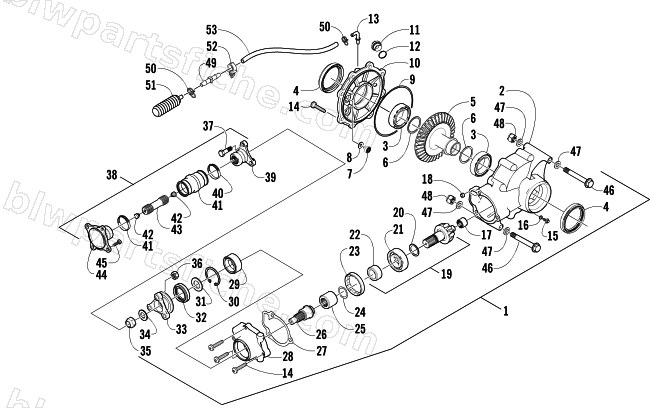

2003 Arctic Cat 500 FIS MANUAL TRANSMISSION () — REAR DRIVE GEARCASE ASSEMBLY
2003 500 FIS MANUAL TRANSMISSION ()
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0502-440 | GEARCASE, REAR (3.6)-ASSEMBLY | 1 | $1,730.95 | |
| 2 | 0502-352 | HOUSING,GEARCASE-MACH | 1 | $228.95 | |
| 3 | 0402-393 | BEARING,BALL-SR(6008 Z C-O) | 1 | $17.87 | |
| 4 | 2402-150 | SEAL,GEARCASE-HR | 1 | $23.39 | |
| 5 | 0402-965 | GEAR,RING-RR (36T-IS) | 1 | $314.95 | |
| 6 | 0402-405 | SHIM,41X49X1.3 | 1 | $10.97 | |
| 6 | 0402-406 | SHIM,41X49X1.4 | 1 | $10.97 | |
| 6 | 0402-407 | SHIM,41X49X1.5 | 1 | $10.97 | |
| 6 | 0402-408 | SHIM,41X49X1.6 | 1 | $12.35 | |
| 6 | 0402-409 | SHIM,41X49X1.7 | 1 | $10.97 | |
| 7 | 0402-326 | BUTTON,THRUST | 1 | $6.34 | |
| 8 | 0402-429 | SHIM,6.3X18X1.3 | 1 | $10.97 | |
| 8 | 0402-430 | SHIM,6.3X18X1.4 | 1 | $12.35 | |
| 8 | 0402-431 | SHIM,6.3X18X1.5 | 1 | $12.35 | |
| 8 | 0402-432 | SHIM,6.3X18X1.6 | 1 | $10.97 | |
| 8 | 0402-433 | SHIM,6.3X18X1.7 | 1 | $12.35 | |
| 9 | 0423-149 | O-RING,150X 2MM | 1 | $17.87 | |
| 10 | 0502-346 | COVER,GEARCASE-MACH | 1 | $99.95 | |
| 11 | 0402-333 | PLUG, FILL | 1 | $13.73 | |
| 13 | 0402-329 | BARB,90-DEG | 1 | $17.95 | |
| 14 | 0423-118 | SCREW,SELF TAP-TSPNH M8X1.25X40 | 1 | $1.78 | |
| 15 | 1402-210 | PLUG,DRAIN-MAGNETIC | 1 | $20.63 | |
| 16 | 0423-153 | O-RING, GEARCASE,6X1.5MM | 1 | $3.96 | |
| 17 | 0402-328 | BEARING,NEEDLE (16NQ2316) | 1 | $17.87 | |
| 18 | 0402-411 | PIN,DOWEL | 1 | $6.89 | |
| 19 | 0502-123 | GEAR,PINION (10T) SUB-ASSY | 1 | $346.95 | |
| 20 | 0402-424 | SHIM,25.7X34.9X1.3 | 1 | $10.95 | |
| 20 | 0402-425 | SHIM,25.7X34.9X1.4 | 1 | $10.95 | |
| 20 | 0402-426 | SHIM,25.7X34.9X1.5 | 1 | $12.95 | |
| 20 | 0402-427 | SHIM,25.7X34.9X1.6 | 1 | $10.95 | |
| 20 | 0402-428 | SHIM,25.7X34.9X1.7 | 1 | $12.95 | |
| 21 | 0402-327 | BEARING,BALL (6305) | 1 | $26.95 | |
| 22 | 0402-336 | COLLAR, RETAINING | 1 | $50.95 | |
| 23 | 0402-331 | COLLAR,LOCKING (M64-1.5 LH) | 1 | $49.95 | |
| 24 | 0402-982 | WASHER,SPRING | 1 | $8.21 | |
| 25 | 0402-981 | COLLAR,SHAFT-SPLINED | 1 | $50.95 | |
| 26 | 0402-410 | SHAFT,INPUT-DIFFERENTIAL | 1 | $118.95 | |
| 27 | 0402-947 | GASKET, FLANGE | 1 | $3.16 | |
| 28 | 0502-345 | HOUSING,PINION-MACH | 1 | $97.95 | |
| 29 | 0402-003 | BEARING,WHEEL HUB-RR (ATV-BB-1) | 1 | $63.95 | |
| 30 | 0402-332 | RING,RETAINING-EXT (DSH-25) | 1 | $23.95 | |
| 31 | 0402-346 | SPACER,DRIVE-FRONT | 1 | $2.95 | |
| 32 | 0402-395 | SEAL,30X52X14 | 1 | $27.95 | |
| 33 | 0402-422 | FLANGE,DRIVE | 1 | $122.95 | |
| 34 | 0423-134 | WASHER,FRONT DRIVE | 1 | $3.95 | |
| 35 | 0423-135 | NUT,FRONT DRIVE | 1 | $16.49 | |
| 36 | 0423-157 | NUT, TOP-LOCK | 1 | $0.95 | |
| 37 | 8409-030 | SCREW,CAP-HFH M10X1.25X30 CL10.9 Z&Y | 1 | $2.47 | |
| 38 | 0502-326 | COUPLER,DRIVE-REAR (M) | 1 | $291.95 | |
| 40 | 0423-393 | CLAMP,42mm DIA - BOOT | 1 | $4.40 | |
| 41 | 0402-954 | BOOT,REAR DRIVE (M) | 1 | $17.87 | |
| 42 | 0673-618 | BUMPER,DRIVESHAFT | 1 | $3.57 | |
| 45 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 46 | 0423-404 | SCREW,CAP-HFH M10X1.25X120 CL10.9 Z&Y | 1 | $3.30 | |
| 47 | 0423-426 | WASHER,FLAT-.438X.875X.125 | 1 | $0.68 | |
| 48 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 49 | 0470-702 | HOSE BARB,INTAKE MANIFOLD | 1 | $2.88 | |
| 50 | 0423-315 | CLAMP, HOSE-DOUBLE WIRE | 1 | $0.95 | |
| 51 | 1402-620 | BLADDER,CASE | 1 | $12.35 | |
| 52 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 53 | 0410-049 | HOSE, VENT-GEARCASE | 1 | $30.95 |
