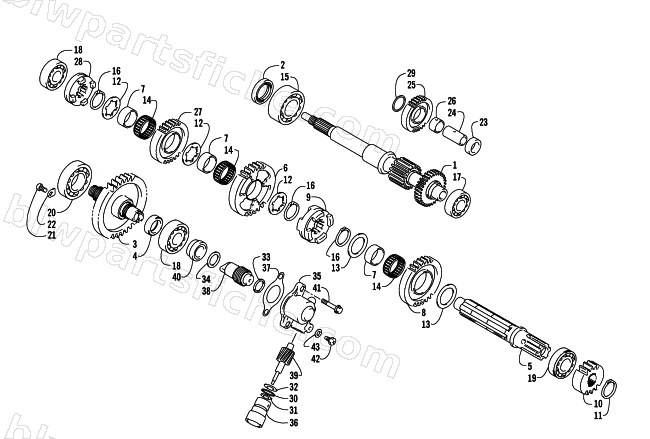

2004 Arctic Cat 400 AUTOMATIC TRANSMISSION 4X4 FIS MRP — SECONDARY TRANSMISSION ASSEMBLY
2004 400 AUTOMATIC TRANSMISSION 4X4 FIS MRP
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3402-665 | SHAFT, DRIVE | 1 | $445.95 | |
| 2 | 3402-537 | SEAL, DRIVE SHAFT (M30X44X7) | 1 | $33.95 | |
| 3 | 3402-666 | SHAFT, SUB T/M OUTPUT | 1 | $387.95 | |
| 4 | 3423-494 | SPACER, SUB T/M NO.2 GEAR | 1 | $26.95 | |
| 5 | 3402-667 | SHAFT, SUB T/M COUNTER | 1 | $205.95 | |
| 6 | 3402-668 | GEAR, SUB T/M DRIVEN LOW | 1 | $220.95 | |
| 7 | 3402-494 | BUSHING, SUB T/M DRIVEN | 1 | $50.95 | |
| 8 | 3402-495 | GEAR, SUB T/M DRIVEN HI (NT:33) | 1 | $205.95 | |
| 9 | 3402-496 | DOG, SLIDING | 1 | $118.95 | |
| 10 | 3402-669 | GEAR, SUB T/M DRIVE NO.2 | 1 | $122.95 | |
| 11 | 3423-191 | CIRCLIP,FASTENER | 1 | $2.33 | |
| 12 | 3423-263 | WASHER,LOCK,25MM | 1 | $4.54 | |
| 13 | 3423-448 | SHIM, 25 X 40 X 1.0 | 1 | $10.97 | |
| 14 | 3402-498 | BEARING, SUB T/M & REV GEAR (M30X35X12) | 1 | $64.95 | |
| 15 | 3402-499 | BEARING, DRIVE SHAFT RH (M30X62X23.8) | 1 | $174.95 | |
| 16 | 3423-066 | CIRCLIP,M25 | 1 | $6.47 | |
| 17 | 3003-261 | BEARING, CRANKSHAFT LH,M20X47X14 | 1 | $34.95 | |
| 18 | 3402-045 | BALL BEARING,M20X52X15 | 1 | $66.95 | |
| 19 | 3004-209 | BEARING, BALANCER SHAFT-LH,BALL,M25X52X1 | 1 | $42.95 | |
| 20 | 3402-055 | BALL BEARING ,M35X72X17 | 1 | $112.95 | |
| 21 | 3423-435 | SCREW | 1 | $3.02 | |
| 22 | 3446-031 | RETAINER, BEARING | 1 | $5.78 | |
| 23 | 3423-442 | SPACER, 20 X 30 X 9.5 | 1 | $20.63 | |
| 24 | 3402-634 | SHAFT, REVERSE IDLE | 1 | $37.95 | |
| 25 | 3402-503 | GEAR,REVERSE IDLE | 1 | $135.95 | |
| 26 | 3446-103 | BUSH, SUB T/M DRIVE, NO, 2 | 1 | $48.95 | |
| 27 | 3402-635 | GEAR, REVERSE DRIVEN | 1 | $164.95 | |
| 28 | 3402-636 | DOG, REVERSE GR SELECT SLIDING | 1 | $114.95 | |
| 29 | 3402-195 | SHIM,20MM | 1 | $4.95 | |
| 30 | 3423-056 | O RING D:1.9 ID:16.6 | 1 | $4.82 | |
| 31 | 3402-077 | OIL SEAL,M5 | 1 | $20.95 | |
| 32 | 3423-144 | WASHER, ODOMETER DRIVEN GEAR-M8X15 | 1 | $2.95 | |
| 33 | 3423-336 | WASHER, RH (M15X20X1.0) | 1 | $2.95 | |
| 34 | 3423-502 | SHIM,17X24X1.0 | 1 | $5.92 | |
| 35 | 3446-057 | HOUSING, ODOMETER GEAR | 1 | $91.95 | |
| 36 | 3446-058 | SLEEVE, ODOMETER DRIVEN GEAR | 1 | $66.95 | |
| 37 | 3446-244 | GASKET,ODOMETER GEAR SLV | 1 | $13.73 | |
| 38 | 3446-284 | GEAR,DRIVE | 1 | $85.95 | |
| 39 | 3446-285 | GEAR,DRIVEN | 1 | $54.95 | |
| 40 | 3446-114 | SPACER, DRIVEN GEAR | 1 | $47.95 | |
| 41 | 3006-529 | BOLT,6 X 20 | 1 | $3.44 | |
| 42 | 3423-792 | BOLT,6X10 | 1 | $3.16 | |
| 43 | 3402-009 | WASHER, DRIVEN, M6.2X11X1.2 | 1 | $2.47 |
