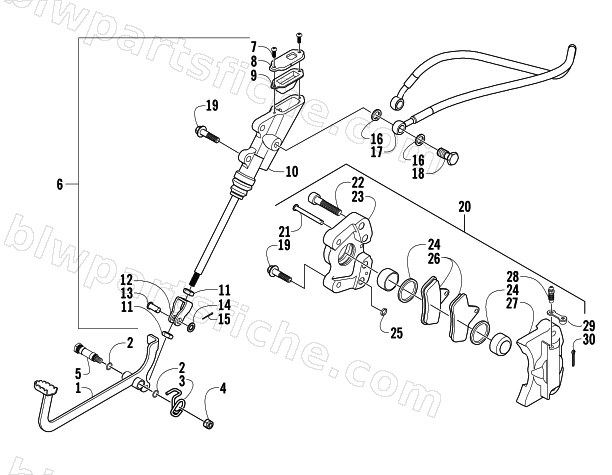

2004 Arctic Cat 400 MANUAL TRANSMISSION 4X4 FIS MRP — AUXILIARY BRAKE ASSEMBLY
2004 400 MANUAL TRANSMISSION 4X4 FIS MRP
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0502-449 | LEVER, BRAKE-BLACK | 1 | $74.95 | |
| 2 | 1602-213 | O-RING,2-013 | 1 | $0.40 | |
| 3 | 0502-395 | SPRING, RETURN - BLACK | 1 | $37.95 | |
| 4 | 8422-002 | NUT,HEX-THK NYL M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 5 | 0402-872 | AXLE-FOOTBRAKE | 1 | $37.95 | |
| 6 | 0437-053 | KIT,MASTER CYLINDER ADAPTER-FIS | 1 | $410.95 | |
| 8 | 0402-588 | COVER, RESERVOIR,(OL) | 1 | $30.95 | |
| 9 | 0402-591 | BLADDER, RESERVOIR | 1 | $16.95 | |
| 11 | 0402-592 | NUT, JAM,M8 X 1.25 | 1 | $0.95 | |
| 14 | 0402-583 | WASHER,5/16 X.063(OL) | 1 | $0.55 | |
| 15 | 0402-584 | PIN, COTTER 1/16 X3/4(OL) | 1 | $1.09 | |
| 16 | 0423-178 | WASHER,CRUSH | 1 | $1.78 | |
| 17 | 1402-200 | HOSE, BRAKE-REAR | 1 | $71.95 | |
| 18 | 0423-413 | BOLT,BANJO FITTING-20mm | 1 | $4.13 | |
| 19 | 8408-825 | SCREW,CAP-HFH M8X1.25X25 CL8.8 Z&Y | 1 | $1.23 | |
| 20 | 1436-422 | R/B 2502-574 | 1 | $190.95 | |
| 21 | 0402-495 | PIN,HYD BRAKE CALIPER-(OL) | 1 | $3.57 | |
| 22 | 0402-492 | SCREW, CAP-HSH-HYD BRAKE(OL) | 1 | $1.50 | |
| 24 | 0402-980 | O RING-SQUARE | 1 | $17.87 | |
| 25 | 0402-490 | O-RING, HYD BRAKE CALIPER | 1 | $1.78 | |
| 26 | 0402-882 | PAD, BRAKE | 1 | $29.95 | |
| 28 | 0502-609 | BLEEDER,CALIPER (FC) | 1 | $26.95 | |
| 30 | 0423-495 | PIN, COTTER -1/16" X 1/2" | 1 | $0.65 |
