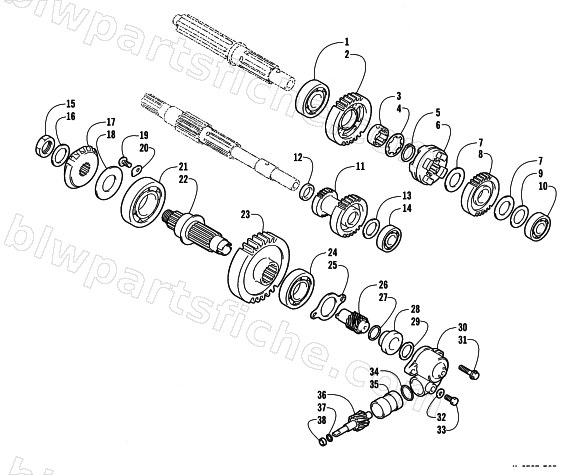

2004 Arctic Cat 400 MANUAL TRANSMISSION 4X4 FIS MRP — SECONDARY TRANSMISSION ASSEMBLY
2004 400 MANUAL TRANSMISSION 4X4 FIS MRP
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3402-776 | BEARING, MIDDLE (25X52X14) | 1 | $156.95 | |
| 2 | 3446-300 | GEAR, SUB T/M DRIVE NO.1 | 1 | $220.95 | |
| 3 | 3446-301 | BUSH, SUB DRIVE NO.1 | 1 | $50.95 | |
| 4 | 3423-036 | WASHER,25MM | 1 | $4.54 | |
| 5 | 3423-066 | CIRCLIP,M25 | 1 | $6.47 | |
| 6 | 3446-249 | DOG,SUB T/M SELECT SLIDING | 1 | $158.95 | |
| 7 | 3423-126 | WASHER, 2ND DRIVE GR-M20X30 | 1 | $2.95 | |
| 8 | 3446-302 | GEAR, SUB T/M DRIVE NO.2 | 1 | $169.95 | |
| 9 | 3423-519 | SPACER, SUB T/M DRIVE | 1 | $9.59 | |
| 10 | 3402-979 | BEARING,CENTER SHAFT LH | 1 | $87.95 | |
| 11 | 3446-299 | GEAR, SUB T/M IDLE | 1 | $227.95 | |
| 12 | 3402-205 | SPACER,M17X24X4.5 | 1 | $20.63 | |
| 13 | 3423-319 | WASHER (M15X26X1.0) | 1 | $2.95 | |
| 14 | 3402-217 | BALL BEARING,M15X42X13 | 1 | $58.95 | |
| 15 | 3423-023 | NUT 20MM | 1 | $4.54 | |
| 16 | 3005-372 | WASHER, PISTON PIN | 1 | $3.16 | |
| 17 | 3446-274 | GEAR, SEC DRIVE BEVEL | 1 | $292.95 | |
| 18 | 3423-549 | SHIM SET, SEC DRIVE BEVEL | 1 | $163.95 | |
| 19 | 3423-370 | SCREW,6MM | 1 | $2.61 | |
| 20 | 3446-031 | RETAINER, BEARING | 1 | $5.78 | |
| 21 | 3402-055 | BALL BEARING ,M35X72X17 | 1 | $112.95 | |
| 22 | 3446-303 | SHAFT, SUB T/M OUTPUT | 1 | $234.95 | |
| 23 | 3446-304 | GEAR, SUB T/M DRIVEN | 1 | $231.95 | |
| 24 | 3402-045 | BALL BEARING,M20X52X15 | 1 | $66.95 | |
| 25 | 3446-244 | GASKET,ODOMETER GEAR SLV | 1 | $13.73 | |
| 26 | 3446-060 | GEAR, ODOMETER DRIVE | 1 | $118.95 | |
| 27 | 3423-145 | WASHER, ODOMETER DRIVE GEAR-M15X20 | 1 | $2.61 | |
| 28 | 3446-114 | SPACER, DRIVEN GEAR | 1 | $47.95 | |
| 29 | 3423-146 | WASHER, ODOMETER DRIVE GEAR, R-M17X24 | 1 | $2.61 | |
| 30 | 3446-057 | HOUSING, ODOMETER GEAR | 1 | $91.95 | |
| 31 | 3006-529 | BOLT,6 X 20 | 1 | $3.44 | |
| 32 | 3402-009 | WASHER, DRIVEN, M6.2X11X1.2 | 1 | $2.47 | |
| 33 | 3423-792 | BOLT,6X10 | 1 | $3.16 | |
| 34 | 3423-056 | O RING D:1.9 ID:16.6 | 1 | $4.82 | |
| 35 | 3446-058 | SLEEVE, ODOMETER DRIVEN GEAR | 1 | $66.95 | |
| 36 | 3446-061 | GEAR, ODOMETER DRIVEN | 1 | $69.95 | |
| 37 | 3423-144 | WASHER, ODOMETER DRIVEN GEAR-M8X15 | 1 | $2.95 | |
| 38 | 3402-077 | OIL SEAL,M5 | 1 | $20.95 |
