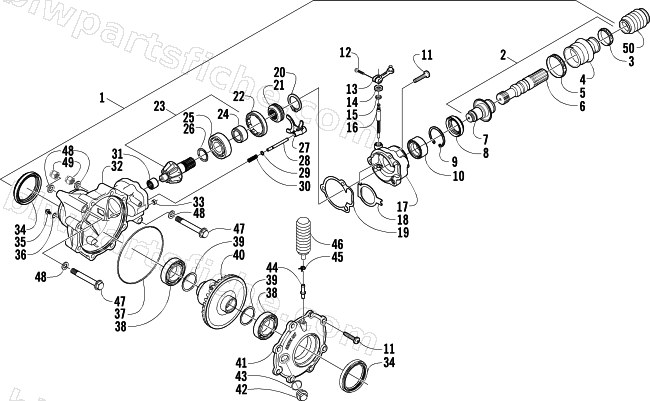

2004 Arctic Cat 400 MANUAL TRANSMISSION 4X4 MRP — FRONT DRIVE GEARCASE ASSEMBLY
2004 400 MANUAL TRANSMISSION 4X4 MRP
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0502-555 | GEARCASE,FRONT-ASSY (3.6) | 1 | $2,464.95 | |
| 2 | 0502-386 | SHAFT, PROPELLER - ASSEMBLY(400) | 1 | $232.95 | |
| 3 | 0423-411 | CLAMP,30MM-BOOT | 1 | $4.26 | |
| 4 | 0402-985 | BOOT,COUPLER (TBX) | 1 | $6.75 | |
| 5 | 0423-393 | CLAMP,42mm DIA - BOOT | 1 | $4.40 | |
| 6 | 1402-046 | SHAFT, OUTPUT (400) | 1 | $54.95 | |
| 7 | 1502-085 | SHAFT,INPUT-ASSEMBLY | 1 | $90.95 | |
| 8 | 1402-011 | SEAL | 1 | $5.51 | |
| 9 | 0423-423 | RING,RETAINING (HOUSING ID:55) | 1 | $4.13 | |
| 10 | 1402-043 | BEARING, BALL - DOUBLE ROW | 1 | $69.95 | |
| 11 | 0423-118 | SCREW,SELF TAP-TSPNH M8X1.25X40 | 1 | $1.78 | |
| 13 | 0502-092 | ARM,SELECTOR-ASSY | 1 | $87.95 | |
| 14 | 0402-398 | PLATE,SELECTOR SHAFT | 1 | $20.95 | |
| 15 | 0402-416 | SEAL,9.5X14.3X3 | 1 | $13.95 | |
| 16 | 0402-412 | SHAFT,SELECTOR | 1 | $54.95 | |
| 17 | 0502-379 | HOUSING, SELECTOR - MACH | 1 | $101.95 | |
| 18 | 0402-414 | PLATE,SPRING SELECTOR | 1 | $32.95 | |
| 19 | 0402-947 | GASKET, FLANGE | 1 | $3.16 | |
| 20 | 0423-417 | RING,RETAINING-EXT 30 | 1 | $8.21 | |
| 21 | 0402-413 | COUPLER,DRIVE | 1 | $66.95 | |
| 22 | 0402-357 | COLLAR,LOCKING (M64-1.5 RH) | 1 | $50.95 | |
| 23 | 0502-123 | GEAR,PINION (10T) SUB-ASSY | 1 | $346.95 | |
| 24 | 0402-336 | COLLAR, RETAINING | 1 | $50.95 | |
| 25 | 0402-327 | BEARING,BALL (6305) | 1 | $26.95 | |
| 26 | 0402-424 | SHIM,25.7X34.9X1.3 | 1 | $10.95 | |
| 26 | 0402-425 | SHIM,25.7X34.9X1.4 | 1 | $10.95 | |
| 26 | 0402-426 | SHIM,25.7X34.9X1.5 | 1 | $12.95 | |
| 26 | 0402-427 | SHIM,25.7X34.9X1.6 | 1 | $10.95 | |
| 26 | 0402-428 | SHIM,25.7X34.9X1.7 | 1 | $12.95 | |
| 27 | 0402-420 | FORK, SELECTOR | 1 | $68.95 | |
| 28 | 0402-417 | SHAFT,SHUTTLE | 1 | $20.63 | |
| 29 | 0423-147 | O-RING,3X 2MM | 1 | $1.50 | |
| 30 | 0402-999 | SPRING,RETURN-4WD | 1 | $1.78 | |
| 31 | 0402-328 | BEARING,NEEDLE (16NQ2316) | 1 | $17.87 | |
| 32 | 0502-514 | HOUSING, GEARCASE - MACHINED | 1 | $248.95 | |
| 33 | 0402-411 | PIN,DOWEL | 1 | $6.89 | |
| 34 | 2402-150 | SEAL,GEARCASE-HR | 1 | $23.39 | |
| 35 | 1402-210 | PLUG,DRAIN-MAGNETIC | 1 | $20.63 | |
| 36 | 0423-153 | O-RING, GEARCASE,6X1.5MM | 1 | $3.96 | |
| 37 | 0423-149 | O-RING,150X 2MM | 1 | $17.87 | |
| 38 | 0402-393 | BEARING,BALL-SR(6008 Z C-O) | 1 | $17.87 | |
| 39 | 0402-405 | SHIM,41X49X1.3 | 1 | $10.97 | |
| 39 | 0402-406 | SHIM,41X49X1.4 | 1 | $10.97 | |
| 39 | 0402-407 | SHIM,41X49X1.5 | 1 | $10.97 | |
| 39 | 0402-408 | SHIM,41X49X1.6 | 1 | $12.35 | |
| 39 | 0402-409 | SHIM,41X49X1.7 | 1 | $10.97 | |
| 40 | 0502-124 | GEAR,RING (36T) - WELDMENT | 1 | $567.95 | |
| 41 | 0502-121 | COVER,GEARCASE-FR MACH | 1 | $122.95 | |
| 42 | 0402-333 | PLUG, FILL | 1 | $13.73 | |
| 43 | 0423-154 | O-RING, GEARCASE,20 X 2.5MM | 1 | $3.16 | |
| 44 | 1402-104 | BARB, STRAIGHT | 1 | $50.95 | |
| 45 | 0423-315 | CLAMP, HOSE-DOUBLE WIRE | 1 | $0.95 | |
| 46 | 1402-620 | BLADDER,CASE | 1 | $12.35 | |
| 47 | 0423-404 | SCREW,CAP-HFH M10X1.25X120 CL10.9 Z&Y | 1 | $3.30 | |
| 48 | 0423-426 | WASHER,FLAT-.438X.875X.125 | 1 | $0.68 | |
| 49 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 50 | 0402-966 | BOOT,PROP SHAFT (LONG) | 1 | $13.73 |
