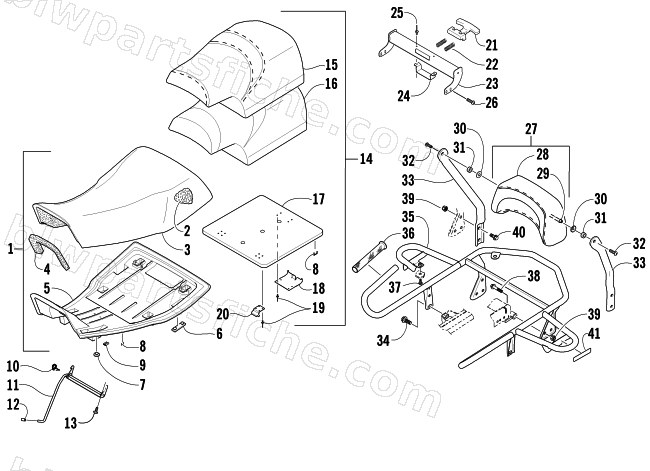

2004 Arctic Cat 500 AUTOMATIC TRANSMISSION 4X4 TRV — SEAT ASSEMBLY
2004 500 AUTOMATIC TRANSMISSION 4X4 TRV
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0506-613 | SEAT, TBOX-ASSY | 1 | $781.95 | |
| 2 | 0506-555 | FOAM,SEAT (68-72ILD).48@3.3 | 1 | $100.95 | |
| 3 | 0506-556 | COVER, SEAT | 1 | $129.95 | |
| 4 | 1406-060 | FOAM,SOUND-SEAT | 1 | $11.95 | |
| 5 | 0406-925 | BASE,SEAT | 1 | $457.95 | |
| 6 | 0406-879 | BUMPER, SEAT | 1 | $3.71 | |
| 7 | 0406-877 | BUMPER,SEAT | 1 | $3.57 | |
| 8 | 0624-528 | STAPLE,5/16L X 1/2W-20GA SS/5000 PAK-SEA | 1 | $161.95 | |
| 9 | 0406-930 | SEAT LATCH | 1 | $156.95 | |
| 10 | 1406-112 | SPRING,SEAT LATCH | 1 | $5.51 | |
| 11 | 1406-185 | LATCH,SEAT | 1 | $79.95 | |
| 13 | 8477-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&BLK | 1 | $0.68 | |
| 15 | 1506-138 | COVER,SEAT-AUX | 1 | $108.95 | |
| 16 | 1506-139 | FOAM,SEAT-AUX (68-72ILD) .44@4.7 | 1 | $180.95 | |
| 17 | 1406-194 | BASE, SEAT - AUXILIARY | 1 | $72.95 | |
| 18 | 2606-161 | PLATE, STRIKE | 1 | $82.95 | |
| 19 | 0423-425 | RIVET,BLIND (3/16 X .157-.472 GRIP) | 1 | $1.23 | |
| 20 | 1406-203 | BRACKET,SEAT-AUXILLIARY | 1 | $6.95 | |
| 21 | 2606-159 | HANDLE, BACKREST-LATCH | 1 | $5.65 | |
| 22 | 2606-154 | SPRING, COMPRESSION | 1 | $50.95 | |
| 23 | 0506-940 | CHANNEL,LATCH-BLACK | 1 | $66.95 | |
| 24 | 2706-130 | BRKT,RETAINER-LATCH-PTD BLK | 1 | $17.95 | |
| 25 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 26 | 8477-610 | SCREW,MACH-TSTRH M6X1.0X10 Z&BLK | 1 | $0.68 | |
| 27 | 0506-912 | BACKREST, ASSY W/ LOGO | 1 | $341.95 | |
| 28 | 1506-284 | COVER, BACKREST W/GRAPHIC | 1 | $108.95 | |
| 29 | 0114-163 | AXLE,INNER CARRIAGE | 1 | $56.95 | |
| 30 | 0723-003 | WASHER,CUP-PTD BLK | 1 | $9.59 | |
| 31 | 0616-547 | BLOCK,TENSION-BACKREST | 1 | $5.65 | |
| 32 | 0623-566 | SCREW,MACH-HSBH 3/8-16X1.25 BLK Z | 1 | $1.64 | |
| 33 | 0506-965 | SUPPORT,BACKREST-RIGHT-BLACK | 1 | $100.95 | |
| 33 | 0506-966 | SUPPORT,BACKREST-LEFT-BLACK | 1 | $97.95 | |
| 34 | 8409-020 | SCREW,CAP-HFH M10X1.25X20 CL10.9 Z&Y | 1 | $0.54 | |
| 35 | 1506-141 | HANDHOLD,AUXILIARY-BLACK | 1 | $175.95 | |
| 36 | 1606-442 | GRIP,HANDLEBAR-RH-6.25" | 1 | $19.25 | |
| 37 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 38 | 0423-420 | SCREW,SHLDR-TSH-M10-1.25 | 1 | $6.75 | |
| 39 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 40 | 8409-025 | SCREW,CAP-HFH M10X1.25X25 CL10.9 Z&Y | 1 | $1.50 | |
| 41 | 0411-652 | DECAL,REFLECTOR-RED (81X25) | 1 | $82.95 |
