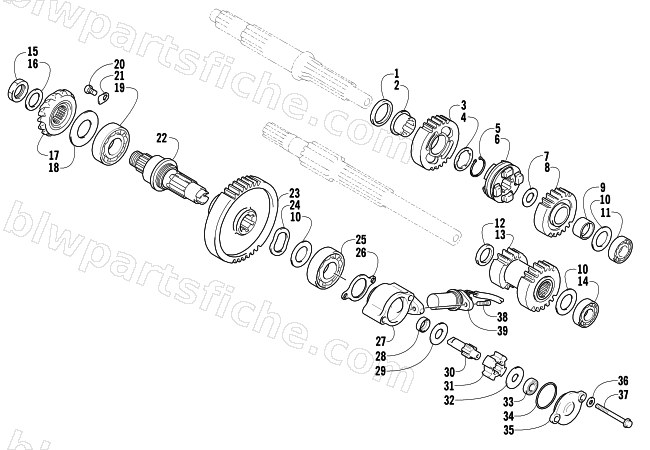

2004 Arctic Cat 500 MANUAL TRANSMISSION 4X4 FIS MRP — SECONDARY TRANSMISSION ASSEMBLY
2004 500 MANUAL TRANSMISSION 4X4 FIS MRP
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3446-246 | SPACER,SUB T/M DRIVE NO.1 GR | 1 | $30.95 | |
| 2 | 3446-247 | BUSHING,SUB T/M DRIVE NO.1 GR | 1 | $48.95 | |
| 3 | 3446-342 | GEAR, SUB T/M DRIVE NO. 1 | 1 | $227.95 | |
| 4 | 3423-036 | WASHER,25MM | 1 | $4.54 | |
| 5 | 3423-066 | CIRCLIP,M25 | 1 | $6.47 | |
| 6 | 3446-343 | DOG, SUB T/M SLIDING | 1 | $139.95 | |
| 7 | 3402-195 | SHIM,20MM | 1 | $4.95 | |
| 8 | 3446-248 | GEAR,SUB T/M DRIVE NO.2 | 1 | $151.95 | |
| 9 | 3446-103 | BUSH, SUB T/M DRIVE, NO, 2 | 1 | $48.95 | |
| 10 | 3402-381 | WASHER,M20X34X1 | 1 | $3.57 | |
| 11 | 3402-046 | BEARING, M20X52X15 | 1 | $74.95 | |
| 12 | 3423-148 | SPACER, SUB T/M IDLE GEAR,20MM | 1 | $23.39 | |
| 13 | 3446-066 | GEAR, SUB T/M IDLE | 1 | $244.95 | |
| 14 | 3402-979 | BEARING,CENTER SHAFT LH | 1 | $87.95 | |
| 15 | 3423-023 | NUT 20MM | 1 | $4.54 | |
| 16 | 3423-032 | WASHER,20MM | 1 | $4.13 | |
| 17 | 3446-274 | GEAR, SEC DRIVE BEVEL | 1 | $292.95 | |
| 18 | 3423-549 | SHIM SET, SEC DRIVE BEVEL | 1 | $163.95 | |
| 19 | 3402-055 | BALL BEARING ,M35X72X17 | 1 | $112.95 | |
| 20 | 3423-370 | SCREW,6MM | 1 | $2.61 | |
| 21 | 3446-031 | RETAINER, BEARING | 1 | $5.78 | |
| 22 | 3446-344 | SHAFT, SUB T/M OUTPUT | 1 | $299.95 | |
| 23 | 3446-345 | GEAR, SUB T/M DRIVEN | 1 | $244.95 | |
| 24 | 3423-548 | LOCK, WASHER | 1 | $12.35 | |
| 25 | 3402-045 | BALL BEARING,M20X52X15 | 1 | $66.95 | |
| 26 | 3446-244 | GASKET,ODOMETER GEAR SLV | 1 | $13.73 | |
| 27 | 3446-400 | HOUSING,ODOMETER GEAR | 1 | $100.95 | |
| 28 | 3006-322 | SEAL,OIL,12X21X7 '02 440 SNO PRO | 1 | $49.95 | |
| 29 | 3423-617 | WASHER | 1 | $3.02 | |
| 30 | 3446-402 | SHAFT,ODOMETER GEAR | 1 | $100.95 | |
| 31 | 3402-837 | ROTOR,SPEED | 1 | $50.95 | |
| 32 | 3423-767 | WASHER | 1 | $2.95 | |
| 33 | 3402-980 | BEARING,GEAR SHAFT | 1 | $64.95 | |
| 34 | 3423-766 | O-RING,GEAR HOUSING | 1 | $6.95 | |
| 35 | 3446-401 | COVER,ODOMETER | 1 | $66.95 | |
| 36 | 3003-290 | GASKET,CHECK VALVE,6MM | 1 | $3.85 | |
| 37 | 3007-505 | BOLT,OIL PAN | 1 | $3.16 | |
| 38 | 3423-226 | BOLT, OIL HOSE 6X16 | 1 | $2.95 | |
| 39 | 3402-981 | SENSOR,SPEED | 1 | $227.95 |
