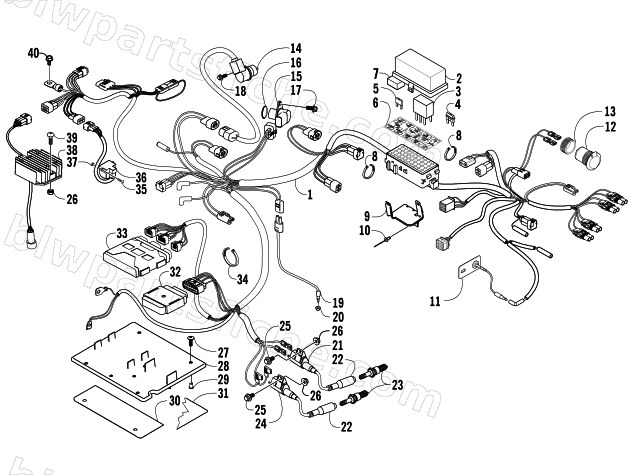

WIRING HARNESS ASSEMBLY
2004 650 V-2 4X4 FIS MRP CA
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0486-147 | HARNESS/DIAGRAM, MAIN (K) | 1 | $929.95 | |
| 2 | 0530-008 | COVER, PDM - ASSY | 1 | $34.95 | |
| 3 | 0430-033 | RELAY, SPDT-5P 12V/30A | 1 | $27.95 | |
| 4 | 0430-034 | DIODE, MINI-1A | 1 | $16.49 | |
| 5 | 0430-032 | FUSE, MINI-10A | 1 | $3.02 | |
| 5 | 0430-031 | FUSE, MINI-15A | 1 | $4.54 | |
| 5 | 0430-030 | FUSE, MINI-30A | 1 | $2.88 | |
| 6 | 0411-751 | DECAL,PDM-SP K | 1 | $19.25 | |
| 7 | 0430-037 | HOLDER,SPARE FUSE-FOAM | 1 | $3.02 | |
| 8 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 9 | 1506-414 | BRACKET,PDM-PTD BLACK | 1 | $17.87 | |
| 10 | 8061-705 | RIVET,BLIND- SS64 LF BLACK | 1 | $1.19 | |
| 11 | 0530-125 | KIT,FAN DIODE | 1 | $17.87 | |
| 12 | 0641-897 | OUTLET, ACCESSORY - 12V DC | 1 | $23.39 | |
| 13 | 0445-034 | NUT, RETAINER-12V ACC PLUG | 1 | $0.40 | |
| 14 | 3201-191 | SENSOR,REVERSE | 1 | $158.95 | |
| 15 | 3201-190 | SENSOR,SPEED | 1 | $187.95 | |
| 16 | 3201-343 | RING-O | 1 | $3.95 | |
| 17 | 3201-036 | BOLT,FLANGED-SMALL | 1 | $6.95 | |
| 18 | 3201-141 | BOLT-FLANGED-SMALL | 1 | $4.95 | |
| 19 | 0409-009 | SWITCH,BRAKE-ASSY | 1 | $82.95 | |
| 20 | 0402-991 | RETAINER,BRAKE SWITCH | 1 | $6.75 | |
| 21 | 3201-010 | COIL,IGNITION-FRONT | 1 | $108.95 | |
| 22 | 3201-012 | CAP,SPARK PLUG | 1 | $52.95 | |
| 23 | 0217-708 | SPARK PLUG, NGK-CR7E | 1 | $10.97 | |
| 24 | 3201-011 | COIL,IGNITION-REAR | 1 | $97.95 | |
| 25 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 26 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 27 | 0623-121 | SCREW,MACH-PHTRH #10-32X3/4 Z&Y | 1 | $4.82 | |
| 28 | 1406-423 | TRAY, ELECTRICAL | 1 | $26.95 | |
| 29 | 0123-010 | NUT,EXPANSION 10-32 | 1 | $6.75 | |
| 30 | 0412-255 | SHIELD,HEAT (PSA) | 1 | $41.95 | |
| 31 | 0412-147 | SHIELD,HEAT (PSA) | 1 | $33.95 | |
| 32 | 3201-470 | ECU | 1 | $761.95 | |
| 33 | 3201-039 | IGNITER (CDI) | 1 | $793.95 | |
| 34 | 0123-903 | TIE,CABLE 11.50 | 1 | $0.54 | |
| 35 | 3201-060 | SCREW,PAN-M4X20 | 1 | $2.95 | |
| 36 | 3201-034 | SWITCH,INVERT SENSOR | 1 | $252.95 | |
| 37 | 0423-493 | NUT,HEX-M4-.7 W/STAR WSR | 1 | $0.26 | |
| 38 | 0430-046 | REGULATOR,VOLTAGE(650 V-2) | 1 | $151.95 | |
| 39 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 40 | 0623-966 | SCREW,SELF TAP-HWH M6 X 12 Z (TRI LOB) | 1 | $1.09 |
