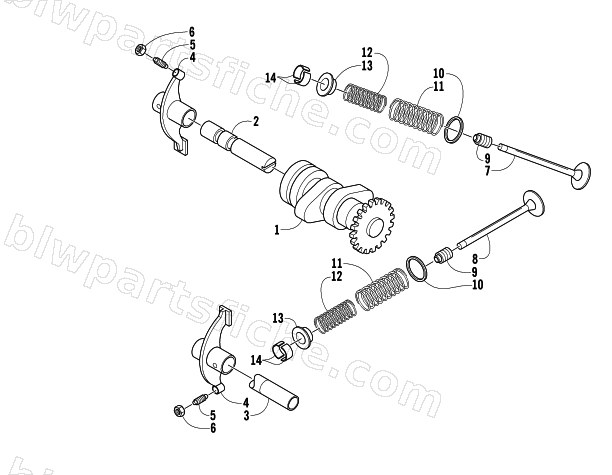

2004 Arctic Cat 90 Y-12 YOUTH 4-STROKE — CAMSHAFT/VALVE ASSEMBLY
2004 90 Y-12 YOUTH 4-STROKE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3301-647 | CAMSHAFT COMP | 1 | $203.95 | |
| 2 | 3301-648 | IN. ROCKER ARM SHAFT | 1 | $25.95 | |
| 3 | 3301-649 | EX. ROCKER ARM SHAFT | 1 | $11.95 | |
| 4 | 3301-650 | VALVE ROCKER ARM | 1 | $71.95 | |
| 5 | 3301-651 | VALVE GAP ADJUSTING SCREW | 1 | $17.87 | |
| 6 | 3301-652 | VALVE GAP ADJUSTING NUT | 1 | $3.44 | |
| 7 | 3301-653 | IN. VALVE | 1 | $48.95 | |
| 8 | 3301-654 | EX. VALVE | 1 | $67.95 | |
| 9 | 3301-655 | VALVE STEM SEAL | 1 | $10.95 | |
| 10 | 3301-656 | VALVE SPRING SEAT | 1 | $5.09 | |
| 11 | 3301-657 | VALVE OUTER SPRING | 1 | $13.73 | |
| 12 | 3301-658 | VALVE INNER SPRING | 1 | $10.97 | |
| 13 | 3301-659 | VALVE SPRING RETAINER | 1 | $13.95 | |
| 14 | 3301-660 | COTTER | 1 | $3.95 |
