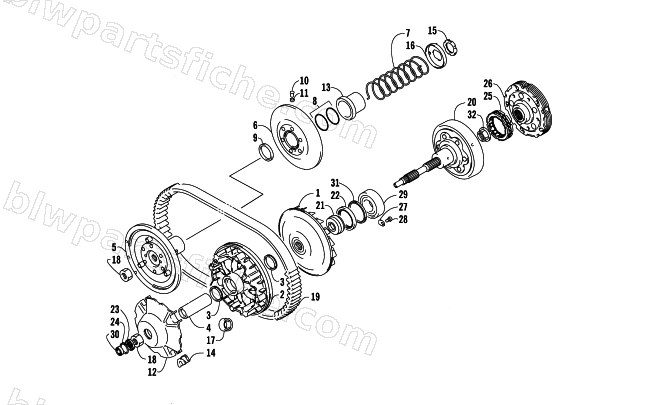

2005 Arctic Cat 400 AUTOMATIC TRANSMISSION 4X4 FIS LE GM — TRANSMISSION ASSEMBLY
2005 400 AUTOMATIC TRANSMISSION 4X4 FIS LE GM
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3402-622 | FACE, FIXED DRIVE | 1 | $218.79 | |
| 2 | 3402-623 | FACE, MOVABLE DRIVE | 1 | $299.95 | |
| 3 | 3402-624 | SEAL, MOVABLE DRIVE FACE OIL | 1 | $20.63 | |
| 4 | 3402-625 | SPACER, MOVABLE DRIVE | 1 | $90.95 | |
| 5 | 3403-240 | FACE,FIXED DRIVEN | 1 | $479.95 | |
| 6 | 3402-627 | FACE, MOVABLE DRIVEN | 1 | $486.95 | |
| 7 | 3423-486 | SPRING, MOVABLE DRIVEN | 1 | $82.95 | |
| 8 | 3423-487 | O-RING, MOVABLE DRIVEN | 1 | $16.49 | |
| 9 | 3402-629 | SEAL, MOVABLE DRIVEN OIL | 1 | $26.95 | |
| 10 | 3402-477 | PIN, MOVABLE DRIVEN | 1 | $12.35 | |
| 11 | 3402-478 | SPACER, MOVABLE DRIVEN | 1 | $13.73 | |
| 12 | 3402-630 | PLATE, MOVABLE DRIVE | 1 | $82.95 | |
| 13 | 3402-631 | SHEET, MOVABLE DRIVEN | 1 | $33.95 | |
| 14 | 3402-481 | DAMPER, MOVABLE DRIVE | 1 | $17.87 | |
| 15 | 3423-489 | NUT, DRIVEN PULLEY SPRING | 1 | $19.25 | |
| 16 | 3402-632 | HOLDER, MOVABLE DRIVEN SPRING | 1 | $33.95 | |
| 17 | 3402-633 | ROLLER, MOVABLE DRIVE | 1 | $30.95 | |
| 18 | 3423-437 | NUT, FACE | 1 | $9.59 | |
| 19 | 3402-664 | V-BELT, DRIVE | 1 | $255.95 | |
| 20 | 3402-620 | HOUSING, CLUTCH | 1 | $447.95 | |
| 21 | 3402-621 | SPACER, FIXED DRIVE, L | 1 | $76.95 | |
| 22 | 3402-977 | SEAL,CLUTCH HOUSING | 1 | $85.95 | |
| 23 | 3402-574 | SEAL | 1 | $23.39 | |
| 24 | 3423-879 | CIRCLIP | 1 | $4.82 | |
| 25 | 3446-003 | CLUTCH, PRI DRIVE ONE WAY | 1 | $220.95 | |
| 26 | 3446-354 | CLUTCH ASSY, SHOE | 1 | $502.95 | |
| 27 | 3446-031 | RETAINER, BEARING | 1 | $5.78 | |
| 28 | 3423-435 | SCREW | 1 | $3.02 | |
| 29 | 3402-567 | BEARING | 1 | $180.95 | |
| 30 | 3402-693 | BEARING,CLUTCH HOUSING | 1 | $47.95 | |
| 31 | 3423-353 | O- RING(D:2.4,ID:39.7) | 1 | $10.97 | |
| 32 | 3423-501 | NUT (W/LOCK PATCH) | 1 | $10.97 |
