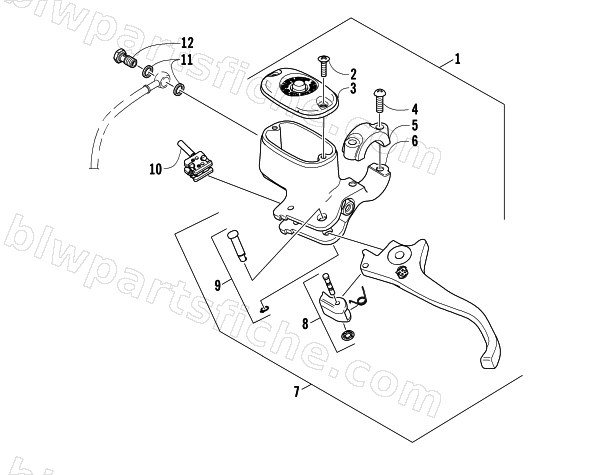

2005 Arctic Cat 400 AUTOMATIC TRANSMISSION 4X4 FIS — HYDRAULIC HAND BRAKE ASSEMBLY
2005 400 AUTOMATIC TRANSMISSION 4X4 FIS
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1502-765 | KIT,MASTER CYLINDER FULL ASSY(BLK FLARE) | 1 | $501.95 | |
| 1 | 1502-902 | CYLINDER,MASTER BRAKE-BLK-ASSY | 1 | $324.95 | |
| 1 | 0502-887 | CYLINDER,MASTER BRAKE-ASSY-BLK(BLK LEVER | 1 | $408.95 | |
| 2 | 0502-566 | KIT, RESERVOIR COVER SCREWS | 1 | $6.47 | |
| 3 | 0502-565 | KIT, RESERVOIR COVER SUB-ASSEMBLY | 1 | $79.95 | |
| 3 | 0502-868 | RESERVOIR COVER SUB-ASSEMBLY KIT | 1 | $86.95 | |
| 4 | 0502-568 | KIT, CLAMP SCREWS | 1 | $20.63 | |
| 5 | 0502-567 | KIT, MASTER CYLINDER CLAMP | 1 | $43.95 | |
| 5 | 0502-705 | CLAMP (BLACK) | 1 | $45.95 | |
| 5 | 0502-869 | CLAMP(BLACK) | 1 | $53.95 | |
| 6 | 0502-633 | KIT, REBUILD MASTER CYLINDER(HAYES) | 1 | $186.95 | |
| 6 | 0502-704 | KIT,REBUILD MASTER CYLINDER (HAYES BLK) | 1 | $192.95 | |
| 6 | 0502-888 | KIT,MASTER CYLINDER FULL ASSY(BLK/BLKLEV | 1 | $408.95 | |
| 7 | 0502-634 | KIT,LEVER AND PARK LEVER SUB-ASSEMBLY | 1 | $118.95 | |
| 7 | 0502-889 | KIT,LEVER AND PARK LEVER SUB-ASSY-BLK | 1 | $118.95 | |
| 8 | 0502-635 | KIT, PARK LEVER SUB-ASSY. | 1 | $21.95 | |
| 8 | 1502-905 | KIT,PARK LEVER SUB-ASSY | 1 | $20.63 | |
| 9 | 0502-580 | KIT,SNAP RING | 1 | $20.63 | |
| 10 | 0502-564 | KIT, BRAKE LIGHT SWITCH | 1 | $58.95 | |
| 11 | 1402-212 | HOSE,BRAKE-MASTER CYLINDER | 1 | $79.95 | |
| 12 | 0423-178 | WASHER,CRUSH | 1 | $1.78 | |
| 13 | 0423-413 | BOLT,BANJO FITTING-20mm | 1 | $4.13 |
