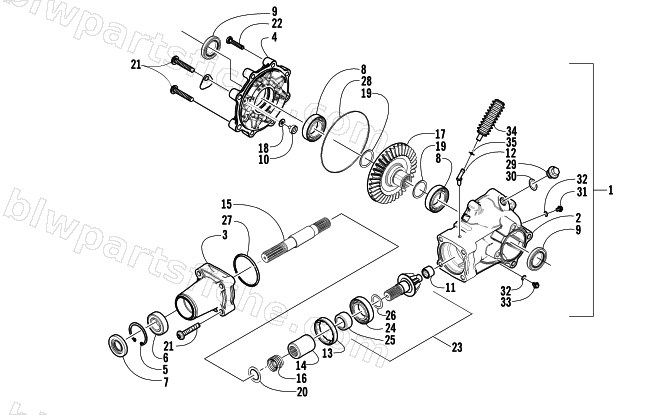

2005 Arctic Cat 400 MANUAL TRANSMISSION 4X4 VP — REAR DRIVE GEARCASE ASSEMBLY
2005 400 MANUAL TRANSMISSION 4X4 VP
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0502-292 | GEARCASE, RR-ASSY (3.6 SHORT) | 1 | $1,730.95 | |
| 2 | 0502-088 | HOUSING,GEARCASE - MACH | 1 | $525.95 | |
| 3 | 0502-239 | HOUSING,PINION-MACH | 1 | $240.95 | |
| 4 | 0502-089 | COVER,GEARCASE - MACH | 1 | $99.95 | |
| 5 | 0402-321 | RING,RETAINING - INT-52 | 1 | $11.95 | |
| 6 | 0402-322 | BEARING,BALL (6205 2RS C3) | 1 | $27.95 | |
| 7 | 0402-323 | SEAL,25 X 52 X 8 DC | 1 | $13.73 | |
| 8 | 0402-324 | BEARING,BALL (6007 OPEN ) | 1 | $33.95 | |
| 9 | 0402-325 | SEAL,35 X 55 X 8 TC | 1 | $6.75 | |
| 10 | 0402-326 | BUTTON,THRUST | 1 | $6.34 | |
| 11 | 0402-328 | BEARING,NEEDLE (16NQ2316) | 1 | $17.87 | |
| 12 | 0402-330 | BARB,45-DEG | 1 | $21.95 | |
| 13 | 0402-331 | COLLAR,LOCKING (M64-1.5 LH) | 1 | $49.95 | |
| 14 | 0402-335 | COLLAR,SHAFT-SPLINED | 1 | $48.95 | |
| 15 | 0402-851 | SHAFT, THRUST (SHORT) | 1 | $312.95 | |
| 16 | 0402-338 | SPRING,COMP - GROUND | 1 | $45.95 | |
| 17 | 0402-381 | GEAR,RING-RR (36T) | 1 | $352.95 | |
| 18 | 0402-429 | SHIM,6.3X18X1.3 | 1 | $10.97 | |
| 18 | 0402-430 | SHIM,6.3X18X1.4 | 1 | $12.35 | |
| 18 | 0402-431 | SHIM,6.3X18X1.5 | 1 | $12.35 | |
| 18 | 0402-432 | SHIM,6.3X18X1.6 | 1 | $10.97 | |
| 18 | 0402-433 | SHIM,6.3X18X1.7 | 1 | $12.35 | |
| 19 | 0402-434 | SHIM,35.7X43.8X1.3 | 1 | $8.95 | |
| 19 | 0402-435 | SHIM,35.7X43.8X1.4 | 1 | $10.95 | |
| 19 | 0402-436 | SHIM,35.7X43.8X1.5 | 1 | $10.95 | |
| 19 | 0402-437 | SHIM,35.7X43.8X1.6 | 1 | $12.95 | |
| 19 | 0402-438 | SHIM,6.3X18X1.7 | 1 | $12.35 | |
| 20 | 0423-111 | WASHER,MACHINE | 1 | $0.85 | |
| 21 | 0423-115 | SCREW,SELF TAP-TSPNH M10X1.5X55 | 1 | $1.78 | |
| 22 | 0423-118 | SCREW,SELF TAP-TSPNH M8X1.25X40 | 1 | $1.78 | |
| 23 | 0502-123 | GEAR,PINION (10T) SUB-ASSY | 1 | $346.95 | |
| 24 | 0402-327 | BEARING,BALL (6305) | 1 | $26.95 | |
| 25 | 0402-336 | COLLAR, RETAINING | 1 | $50.95 | |
| 26 | 0402-424 | SHIM,25.7X34.9X1.3 | 1 | $10.95 | |
| 26 | 0402-425 | SHIM,25.7X34.9X1.4 | 1 | $10.95 | |
| 26 | 0402-426 | SHIM,25.7X34.9X1.5 | 1 | $12.95 | |
| 26 | 0402-427 | SHIM,25.7X34.9X1.6 | 1 | $10.95 | |
| 26 | 0402-428 | SHIM,25.7X34.9X1.7 | 1 | $12.95 | |
| 27 | 0423-148 | O-RING,75X 2MM | 1 | $1.95 | |
| 28 | 0423-149 | O-RING,150X 2MM | 1 | $17.87 | |
| 29 | 0402-333 | PLUG, FILL | 1 | $13.73 | |
| 31 | 0402-334 | PLUG,DRAIN | 1 | $32.95 | |
| 33 | 1402-210 | PLUG,DRAIN-MAGNETIC | 1 | $20.63 | |
| 34 | 1402-620 | BLADDER,CASE | 1 | $12.35 | |
| 35 | 0423-315 | CLAMP, HOSE-DOUBLE WIRE | 1 | $0.95 |
