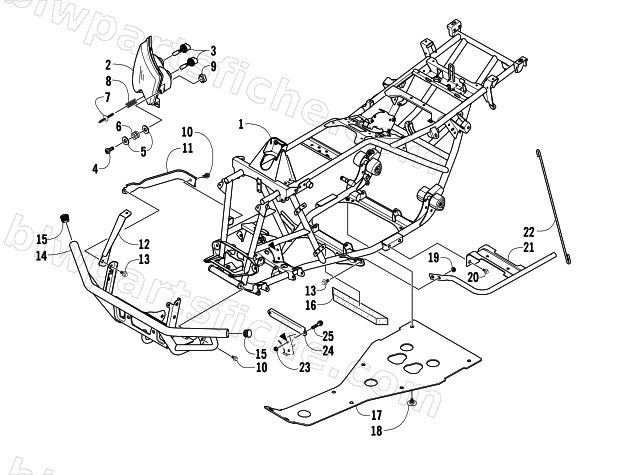

2006 Arctic Cat 400 AUTOMATIC TRANSMISSION 4X4 VP — FRAME AND RELATED PARTS
2006 400 AUTOMATIC TRANSMISSION 4X4 VP
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1506-716 | FRAME,WELDMENT-BLACK (B-BODY ACT II) | 1 | $1,073.29 | |
| 2 | 0609-852 | HEADLIGHT-ASSY-RH | 1 | $185.95 | |
| 2 | 0609-853 | HEADLIGHT-ASSY-LH | 1 | $185.95 | |
| 3 | 0409-073 | BULB,HEADLIGHT(899) | 1 | $33.95 | |
| 4 | 0623-785 | SCREW,SELF TAP-HWH #10-16 X 1 TYPE B Z&Y | 1 | $0.68 | |
| 5 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 6 | 0423-447 | GROMMET,GAUGE MOUNT | 1 | $2.19 | |
| 7 | 0423-514 | STUD,DOUBLE END-M5X.8 | 1 | $4.95 | |
| 8 | 0423-522 | SPRING,ADJUSTMENT-HEADLIGHT | 1 | $1.92 | |
| 9 | 0423-513 | KNOB,ADJUSTMENT-M5 | 1 | $5.65 | |
| 10 | 8409-020 | SCREW,CAP-HFH M10X1.25X20 CL10.9 Z&Y | 1 | $0.54 | |
| 11 | 1506-596 | CHANNEL,BUMPER MOUNTING-BLACK | 1 | $30.95 | |
| 12 | 1506-686 | BRACKET,BUMPER-RH-BLACK | 1 | $26.95 | |
| 12 | 1506-687 | BRACKET,BUMPER-LH-BLACK | 1 | $26.95 | |
| 13 | 8408-816 | SCREW,CAP-HFH M8X1.25X16 CL8.8 Z&Y | 1 | $0.68 | |
| 14 | 1506-800 | BUMPER,FRONT-BLACK | 1 | $201.95 | |
| 15 | 2406-030 | CAP,TUBE-28.575 OD | 1 | $1.92 | |
| 16 | 1506-067 | FOAM, FRAME | 1 | $3.16 | |
| 17 | 0406-864 | PANEL, BELLY | 1 | $97.95 | |
| 18 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 19 | 8424-802 | NUT,HEX-FLG M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 20 | 8409-016 | SCREW,CAP-HFH M10X1.25X16 CL10.9 Z&Y | 1 | $1.50 | |
| 21 | 1506-659 | FOOTREST,RH-PTD-BLACK | 1 | $79.95 | |
| 21 | 1506-660 | FOOTREST,LH-PTD-BLACK | 1 | $79.95 | |
| 22 | 1406-853 | ROD,SUPPORT | 1 | $10.95 | |
| 23 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 24 | 2516-852 | BRACE,A-ARM-PTD BLACK | 1 | $20.63 | |
| 25 | 8408-025 | SCREW,CAP-HFH M10X1.25X25 CL8.8 Z&Y | 1 | $3.16 |
