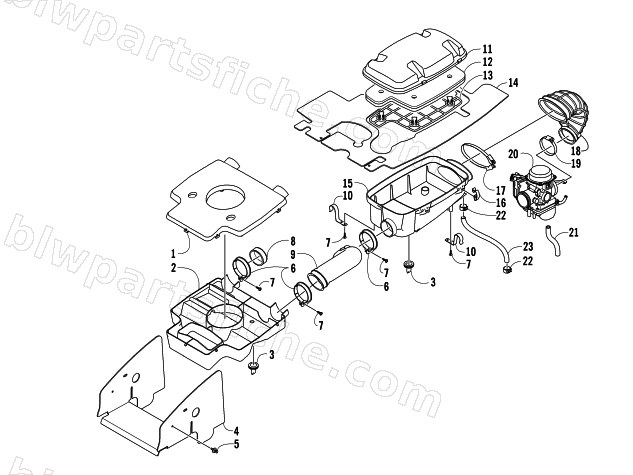

2006 Arctic Cat 650 H1 AUTOMATIC TRANSMISSION 4X4 SE CA — AIR INTAKE ASSEMBLY
2006 650 H1 AUTOMATIC TRANSMISSION 4X4 SE CA
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0413-091 | DIVERTER,AIR-IN | 1 | $40.95 | |
| 2 | 0413-093 | DIVERTER,AIR INTAKE-BOTTOM | 1 | $42.95 | |
| 3 | 0470-442 | VALVE, AIR CLEANER | 1 | $13.73 | |
| 4 | 1406-973 | SHROUD,SPLASH | 1 | $37.95 | |
| 5 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 6 | 0423-551 | CLAMP,PLASTIC-SCREW-ROUND(63 DIAx13) | 1 | $2.33 | |
| 7 | 0423-342 | SCREW,SELF TAPPING-.1875 X .75 | 1 | $0.26 | |
| 8 | 0413-096 | CAP-AIR IN,BELT | 1 | $20.63 | |
| 9 | 0470-529 | BOOT,AIR IN-CARB | 1 | $64.95 | |
| 10 | 0423-454 | CLIP,MOUNTING-AIRBOX | 1 | $16.49 | |
| 11 | 0470-877 | R/B 1470-221 | 1 | $99.95 | |
| 12 | 0470-663 | FILTER, AIR | 1 | $42.95 | |
| 13 | 0470-516 | SCREEN,AIR FILTER | 1 | $50.95 | |
| 14 | 2406-009 | PANEL,SHIELD-AIR BOX | 1 | $42.95 | |
| 15 | 0470-852 | AIR BOX,BOTTOM | 1 | $85.95 | |
| 16 | 0423-455 | CLIP,SPRING | 1 | $3.44 | |
| 17 | 0423-554 | CLAMP,OVAL-( 64x125x15) | 1 | $20.63 | |
| 18 | 0470-511 | BOOT, AIR CLEANER | 1 | $74.95 | |
| 19 | 0423-019 | CLAMP,HOSE-WORM (NORMA 50-70) | 1 | $2.47 | |
| 20 | 0470-482 | CARB,CVK 40-AE | 1 | $721.95 | |
| 21 | 0510-592 | HOSE,CARB DRAIN | 1 | $6.75 | |
| 22 | 0423-045 | CLAMP,HOSE-SPRING(.685"ID X.38") | 1 | $1.78 | |
| 23 | 0410-172 | HOSE,VENT-CRANKCASE | 1 | $26.95 |
