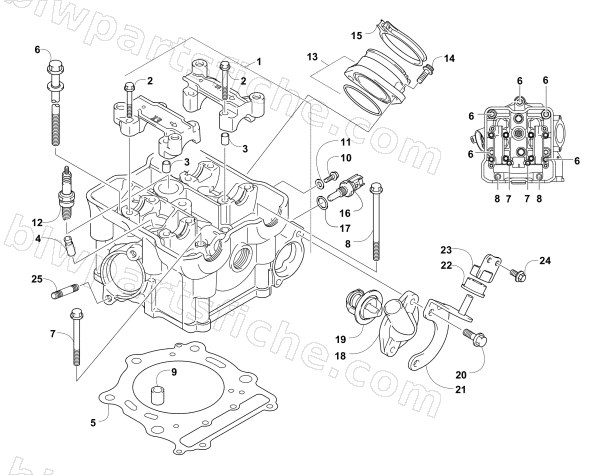

2006 Arctic Cat 700 AUTOMATIC TRANSMISSION 4X4 FIS SE — CYLINDER HEAD ASSEMBLY
2006 700 AUTOMATIC TRANSMISSION 4X4 FIS SE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3403-055 | HEAD,CYLINDER ASSEMBLY | 1 | $1,818.95 | |
| 2 | 3423-794 | BOLT,6X40 | 1 | $3.02 | |
| 3 | 3423-043 | PIN,ALIGNMENT,8MM | 1 | $9.59 | |
| 4 | 3403-056 | GUIDE,VALVE | 1 | $38.95 | |
| 5 | 3403-057 | GASKET,CYLINDER HEAD | 1 | $90.95 | |
| 6 | 3423-795 | BOLT,CYLINDER HEAD(L:200) | 1 | $12.35 | |
| 7 | 3006-650 | BOLT,6X100 | 1 | $4.26 | |
| 8 | 3423-796 | BOLT,6X70 | 1 | $3.02 | |
| 9 | 3423-088 | PIN, CYLINDER HEAD KNOCK(ALIGMENT) | 1 | $4.54 | |
| 10 | 3423-389 | BOLT, BREATHER PIPE | 1 | $2.95 | |
| 11 | 3003-290 | GASKET,CHECK VALVE,6MM | 1 | $3.85 | |
| 12 | 0217-632 | SPARK PLUG - NGK CR6E | 1 | $10.97 | |
| 13 | 3403-058 | PIPE,INTAKE ASSEMBLY | 1 | $85.95 | |
| 14 | 3423-797 | BOLT,INTAKE PIPE | 1 | $3.57 | |
| 15 | 3402-236 | CLAMP,M62 | 1 | $17.87 | |
| 16 | 3530-046 | SENSOR,WATER PUMP | 1 | $163.95 | |
| 17 | 3530-047 | GASKET,WATER TEMP SENSOR | 1 | $4.40 | |
| 18 | 3413-038 | COVER | 1 | $79.95 | |
| 19 | 3413-039 | THERMOSTAT | 1 | $74.95 | |
| 20 | 3007-377 | BOLT | 1 | $3.49 | |
| 21 | 3423-904 | PLATE,ENG MTG DAMPER | 1 | $37.95 | |
| 22 | 3403-059 | DAMPER,ENG MTG | 1 | $10.97 | |
| 23 | 3403-060 | STOPPER,ENG MTG | 1 | $37.95 | |
| 24 | 8408-816 | SCREW,CAP-HFH M8X1.25X16 CL8.8 Z&Y | 1 | $0.68 | |
| 25 | 3004-279 | R/B 3007-415 | 1 | $2.95 |
