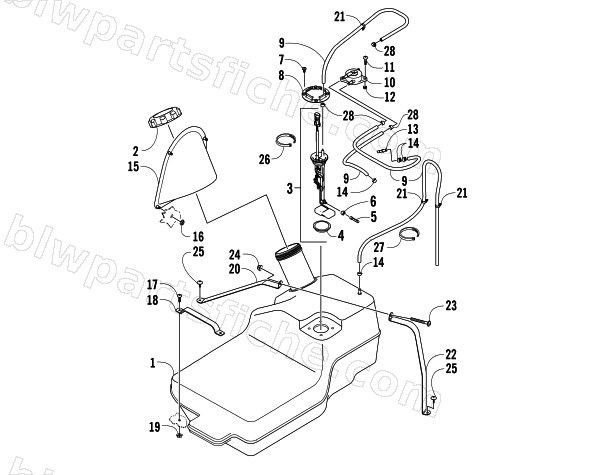

2006 Arctic Cat PROWLER XT 650 H1 AUTOMATIC 4X4 — GAS TANK ASSEMBLY
2006 PROWLER XT 650 H1 AUTOMATIC 4X4
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0570-265 | R/B 0570-512 | 1 | $567.95 | |
| 2 | 0470-541 | CAP, FUEL - 3.5" | 1 | $46.95 | |
| 3 | 0570-255 | SENDER,FUEL LEVEL-KIT | 1 | $169.95 | |
| 4 | 0470-521 | SEAL, FUEL LEVEL SENDER | 1 | $3.16 | |
| 5 | 0470-475 | FILTER, FUEL | 1 | $16.49 | |
| 6 | 0423-603 | CLAMP,HOSE-.31 DIA | 1 | $3.57 | |
| 7 | 1623-158 | SCREW,PLASTITE-TSPNH 1/4-10X.500 Z&BLK | 1 | $0.95 | |
| 8 | 0470-639 | MOUNT,FUEL LEVEL SENDER | 1 | $4.82 | |
| 9 | 0410-070 | HOSE,FUEL-25 FT (0419-272 CTL) | 1 | $66.95 | |
| 10 | 0470-758 | PUMP,FUEL | 1 | $69.95 | |
| 11 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 12 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 13 | 0470-702 | HOSE BARB,INTAKE MANIFOLD | 1 | $2.88 | |
| 14 | 1623-233 | CLAMP, HOSE-10.41mm ID | 1 | $0.68 | |
| 15 | 1406-886 | INSERT,FUEL CAP | 1 | $20.63 | |
| 16 | 0423-357 | NUT, STAMPED-1/4" (SD 25001 SOH) | 1 | $0.95 | |
| 17 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 18 | 0470-544 | BRACKET,FUEL TANK MOUNT | 1 | $16.49 | |
| 19 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 20 | 0570-127 | STRAP,FUEL TANK-ASSY | 1 | $22.95 | |
| 21 | 1623-406 | CLIP,ROUTING-LOCKING-.350 | 1 | $2.47 | |
| 22 | 0570-128 | STRAP,FUEL TANK-ASSY | 1 | $22.95 | |
| 23 | 8476-650 | SCREW,MACH-TSTRH M6X1.0X50 Z&Y | 1 | $1.50 | |
| 24 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 25 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 26 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 27 | 0123-811 | TIE,CABLE-4 INCH PLT1M | 1 | $0.26 | |
| 28 | 1623-042 | CLAMP, 10 MM | 1 | $1.09 |
