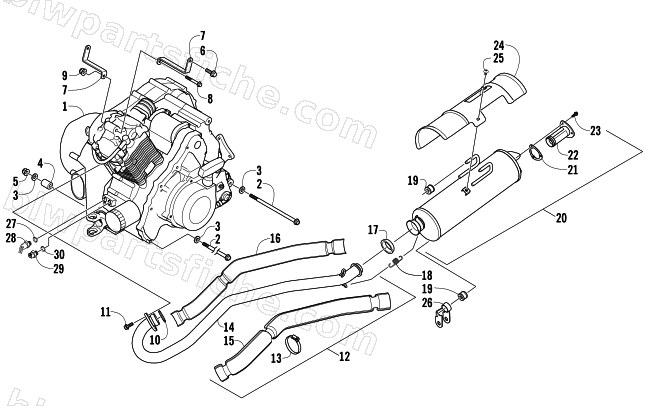

2007 Arctic Cat 400 AUTOMATIC TRANSMISSION 4X4 FIS LE — ENGINE AND EXHAUST
2007 400 AUTOMATIC TRANSMISSION 4X4 FIS LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0462-036 | ENGINE ASSY(400DAFK2 0463-036) | 1 | $2,578.29 | |
| 2 | 0423-405 | SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y | 1 | $6.34 | |
| 3 | 0423-426 | WASHER,FLAT-.438X.875X.125 | 1 | $0.68 | |
| 4 | 1423-025 | SPACER,ENGINE MOUNT | 1 | $10.97 | |
| 5 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 6 | 8408-816 | SCREW,CAP-HFH M8X1.25X16 CL8.8 Z&Y | 1 | $0.68 | |
| 7 | 1506-626 | BRACKET,ENGINE MOUNT-RH (PAINTED BLACK) | 1 | $21.95 | |
| 7 | 1506-625 | BRACKET,ENGINE MOUNT-LH (PAINTED BLACK) | 1 | $20.95 | |
| 8 | 8408-860 | SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y | 1 | $1.37 | |
| 9 | 8424-802 | NUT,HEX-FLG M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 10 | 0412-007 | SEAL,EXHAUST PIPE | 1 | $17.87 | |
| 11 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 12 | 0512-261 | PIPE,EXHAUST-ASSEMBLY | 1 | $541.95 | |
| 13 | 0423-317 | CLAMP, HOSE -32/50 (NORMA 962) | 1 | $2.75 | |
| 14 | 0512-242 | PIPE,EXHAUST-PAINTED | 1 | $224.95 | |
| 15 | 0412-342 | SHIELD,EXHAUST-OUTER | 1 | $156.95 | |
| 16 | 0412-341 | SHIELD,EXHAUST-INNER | 1 | $37.95 | |
| 17 | 0612-188 | GASKET,EXH.-TAIL PIPE | 1 | $32.95 | |
| 18 | 0612-668 | SPRING,EXTENSION | 1 | $4.68 | |
| 19 | 0412-577 | BUSHING,MUFFLER | 1 | $2.88 | |
| 20 | 0512-306 | MUFFLER,PAINTED | 1 | $494.95 | |
| 21 | 0412-313 | GASKET,SPARK ARRESTER | 1 | $26.95 | |
| 22 | 0512-219 | SPARK ARRESTER-ASSEMBLY | 1 | $58.95 | |
| 23 | 8408-616 | SCREW,CAP-HFH M6X1.0X16 CL8.8 Z&Y | 1 | $0.54 | |
| 24 | 0412-373 | COVER,MUFFLER | 1 | $45.95 | |
| 25 | 8477-610 | SCREW,MACH-TSTRH M6X1.0X10 Z&BLK | 1 | $0.68 | |
| 26 | 1506-732 | CHANNEL,MUFFLER SUPPORT-BLACK | 1 | $23.39 | |
| 27 | 3402-013 | GASKET, M16X22X2 | 1 | $3.16 | |
| 28 | 3430-033 | SWITCH, COOL FAN | 1 | $268.95 | |
| 29 | 3530-037 | SWITCH, OIL LAMP | 1 | $196.95 | |
| 30 | 3402-556 | GASKET, OIL LAMP SWITCH | 1 | $12.35 |
