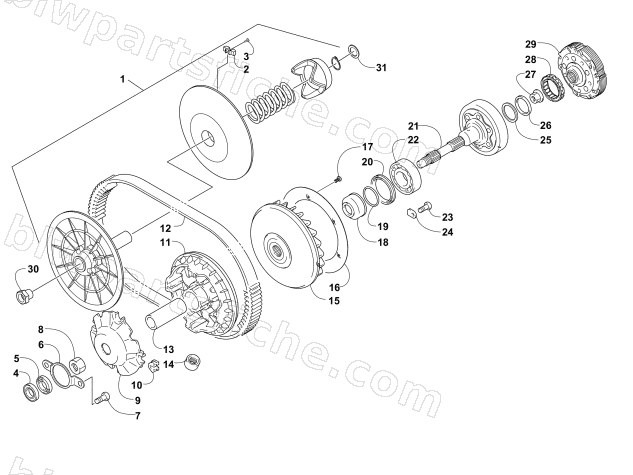

2007 Arctic Cat 650 H1 AUTOMATIC TRANSMISSION 4X4 FIS LE — TRANSMISSION ASSEMBLY
2007 650 H1 AUTOMATIC TRANSMISSION 4X4 FIS LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0823-535 | PULLEY,DRIVEN-ASSY(LP3) | 1 | $737.95 | |
| 2 | 0823-176 | SHOE,CAM-DRIVEN PULLEY | 1 | $20.63 | |
| 3 | 0823-177 | SCREW,CAM SHOE | 1 | $2.06 | |
| 4 | 0832-010 | BEARING,CONRAD-SC03A78C3 | 1 | $66.95 | |
| 5 | 0830-176 | SEAL,CAN,47X16X5.5 | 1 | $20.63 | |
| 6 | 0823-020 | RETAINER, BEARING | 1 | $17.87 | |
| 7 | 0826-031 | SCREW,MACH-TSFH M6 X1X12 W/ THD LOCK | 1 | $1.23 | |
| 8 | 0827-010 | NUT,HEX COUNTERSUNK (M20x1.5) | 1 | $5.95 | |
| 9 | 0823-276 | PLATE,MOVABLE DRIVE-Z- | 1 | $26.95 | |
| 10 | 0823-010 | R/B 0823-277 | 1 | $6.95 | |
| 11 | 0823-273 | SHEAVE,MOVABLE DRIVE-ASM-Z- | 1 | $185.95 | |
| 12 | 0823-013 | BELT, DRIVE | 1 | $147.95 | |
| 13 | 0823-271 | SPACER,MOVABLE DRIVE FACE 91 -Z- | 1 | $45.95 | |
| 14 | 0823-167 | ROLLER,MOVABLE DRIVE(BLUE)(PM 21G) | 1 | $5.51 | |
| 15 | 0823-156 | R/B 0823-272 | 1 | $236.95 | |
| 16 | 0823-131 | SHROUD,STAT SHEAVE-DRIVE | 1 | $52.95 | |
| 17 | 0623-914 | SCREW,SELF TAP THD LK-TSPNH 10-24X.375 | 1 | $0.26 | |
| 18 | 0823-015 | SPACER, FIXED DRIVE | 1 | $58.95 | |
| 19 | 0470-531 | O-RING,INTAKE MANIFOLD | 1 | $3.16 | |
| 20 | 0830-244 | SEAL,OIL (52X70X8) | 1 | $16.49 | |
| 21 | 0837-005 | KIT,DRUMSHAFT | 1 | $415.95 | |
| 22 | 0832-009 | BEARING,CONRAD-6208RUEF- 1 | 1 | $90.95 | |
| 23 | 0826-029 | SCREW,MACH-TSPH M6 X1X12 W/ THD LOCK | 1 | $0.68 | |
| 24 | 0822-010 | RETAINER, BEARING | 1 | $3.16 | |
| 25 | 0828-075 | SHIM,STEEL-35X44X.5T | 1 | $3.02 | |
| 26 | 0830-189 | SEAL,DRUM SHAFT | 1 | $10.97 | |
| 27 | 0827-011 | NUT,HF-CCW M18x1.5 | 1 | $4.54 | |
| 28 | 0823-018 | CLUTCH, ONE WAY ASM | 1 | $156.95 | |
| 29 | 0823-484 | CLUTCH CENTRIFICAL-6 PLATE-Z 2 | 1 | $243.95 | |
| 30 | 0823-178 | R/B 0823-457 | 1 | $18.95 | |
| 31 | 0828-076 | SHIM, 25 X 30 X .90 | 1 | $4.95 |
