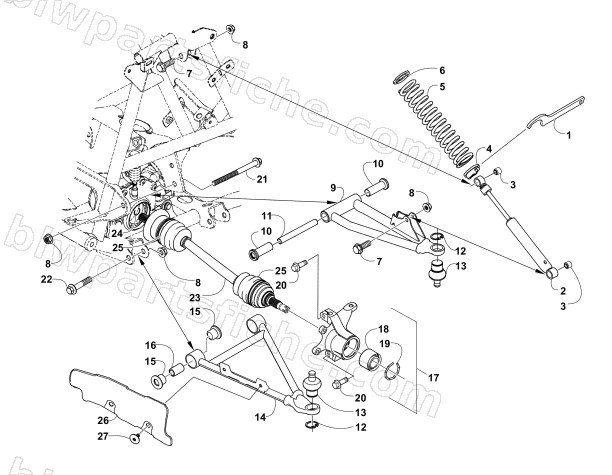

2007 Arctic Cat 650 H1 AUTOMATIC TRANSMISSION 4X4 TBX — FRONT SUSPENSION ASSEMBLY
2007 650 H1 AUTOMATIC TRANSMISSION 4X4 TBX
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0441-587 | WRENCH,SPANNER-66MM | 1 | $4.95 | |
| 2 | 0403-183 | SHOCK ABSORBER-FRONT | 1 | $140.95 | |
| 3 | 0403-182 | BUSHING-DOUBLE BONDED | 1 | $15.11 | |
| 4 | 0403-395 | CAM,ADJUSTER-SPRING | 1 | $20.63 | |
| 5 | 0403-145 | SPRING,COIL-BLACK(200LB/IN X 13" HT) | 1 | $66.95 | |
| 6 | 1603-889 | RETAINER, SPRING | 1 | $12.35 | |
| 7 | 8409-040 | SCREW,CAP-HFH M10X1.25X40 CL10.9 Z&Y | 1 | $1.50 | |
| 8 | 8428-002 | NUT,HEX FLG- CLINCH LOCK- M10-1.25 Z&Y | 1 | $5.09 | |
| 9 | 0503-416 | A-ARM,FRONT UPPER RH-BLACK-ASSY | 1 | $260.95 | |
| 9 | 0503-417 | A-ARM,FRONT UPPER LH-BLACK-ASSY | 1 | $260.95 | |
| 10 | 0403-289 | BUSHING,UPPER A-ARM SUSPENSION | 1 | $4.13 | |
| 11 | 0403-439 | COLLAR,SUSPENSION BUSHING-UPPER A-ARM | 1 | $17.87 | |
| 12 | 0423-009 | CLIP,BALL JOINT | 1 | $1.37 | |
| 13 | 0405-483 | BALLJOINT-ASSY (DOUBLE STAKE) | 1 | $38.95 | |
| 14 | 0503-376 | A-ARM,FRONT LOWER-RH-ASSY (BLACK) | 1 | $260.95 | |
| 14 | 0503-377 | A-ARM,FRONT LOWER-LH-ASSY (BLACK) | 1 | $260.95 | |
| 15 | 0403-409 | BUSHING,A-ARM SUSPENSION | 1 | $2.47 | |
| 16 | 0403-438 | COLLAR,SUSPENSION BUSHING-A-ARM | 1 | $4.95 | |
| 17 | 0505-576 | R/B 0505-978 | 1 | $266.95 | |
| 17 | 0505-577 | KNUCKLE,STEERING-LH ASSY | 1 | $239.95 | |
| 18 | 1402-027 | BEARING, WHEEL | 1 | $43.95 | |
| 19 | 0423-423 | RING,RETAINING (HOUSING ID:55) | 1 | $4.13 | |
| 20 | 0423-998 | SCREW,SHLDR-M10X30 CL10.9 BLK (W/ PATCH) | 1 | $2.61 | |
| 21 | 0423-334 | SCREW, CAP-HFH M10-1.25 X165 Z&Y CL10.9 | 1 | $5.65 | |
| 22 | 8409-075 | SCREW,CAP-HFH M10X1.25X75 CL10.9 Z&Y | 1 | $1.92 | |
| 23 | 1502-874 | KIT,HALFSHAFT | 1 | $224.95 | |
| 23 | 1502-873 | KIT,HALFSHAFT-FRNT-LCK-DB CPLR-LG SEAL | 1 | $277.95 | |
| 24 | 0423-844 | CLIP,RETAINING-INBOARD | 1 | $1.23 | |
| 25 | 1436-207 | KIT,CV BOOT-UNIVERSAL | 1 | $73.95 | |
| 26 | 1441-002 | GUARD,BOOT-MARSH GREEN RH | 1 | $26.95 | |
| 26 | 1441-003 | GUARD,BOOT-MARSH GREEN LH | 1 | $26.95 | |
| 26 | 0441-752 | GUARD,BOOT-RH RED | 1 | $41.95 | |
| 26 | 0441-753 | GUARD,BOOT-LH RED | 1 | $38.95 | |
| 27 | 0423-545 | SCREW,BODY-SELF TAP #12 X 3/4 A Z&B | 1 | $1.09 |
