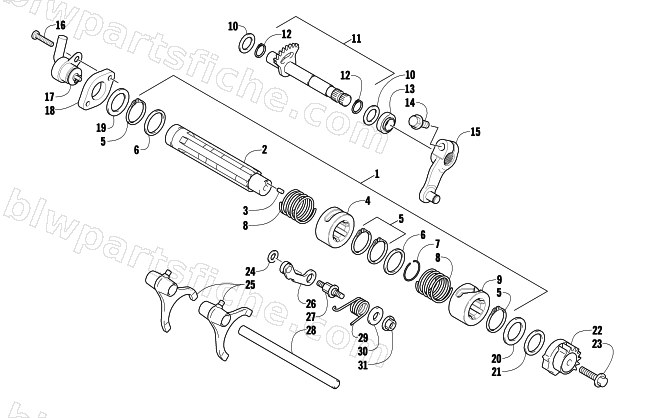

2008 Arctic Cat 366 AUTOMATICTRANSMISSION 4X4 FIS — GEAR SHIFTING ASSEMBLY
2008 366 AUTOMATICTRANSMISSION 4X4 FIS
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0818-118 | SHAFT,GEAR SHIFT ASSY | 1 | $365.95 | |
| 3 | 3304-439 | ROLLER 4*8 | 1 | $1.23 | |
| 5 | 3304-147 | CIR CLIP EX 25MM | 1 | $1.64 | |
| 6 | 0828-079 | WASHER,STEEL,25X32X0.9 | 1 | $2.06 | |
| 10 | 0828-084 | WASHER, STEEL, 12X20X0.9 | 1 | $1.50 | |
| 11 | 0818-022 | SHAFT, SUB-GEAR SHIFT | 1 | $33.95 | |
| 12 | 0831-056 | CIRCLIP TYPE D 1400 | 1 | $1.50 | |
| 13 | 0830-179 | SEAL,SUB GEAR SHIFT | 1 | $4.40 | |
| 14 | 3304-551 | BOLT FLANGE 6*22 | 1 | $0.81 | |
| 15 | 0818-080 | ARM,GEAR SELECT-ASSY | 1 | $64.95 | |
| 16 | 0826-135 | SCREW,MACH-TSPH ( ) CLASS 8.8/10.9 | 1 | $0.00 | |
| 17 | 3313-434 | SWITCH,GEAR-ENGINE | 1 | $58.95 | |
| 18 | 0818-073 | SPACER,SPEED SENSOR | 1 | $13.73 | |
| 20 | 0828-081 | WASHER,THRUST SECONDARY TRANSMISSION | 1 | $1.50 | |
| 21 | 0828-080 | WASHER,STEEL,20X28X0.5 | 1 | $1.09 | |
| 22 | 0818-061 | PLATE,GEAR SHIFT CAM | 1 | $30.95 | |
| 23 | 3304-569 | BOLT FLANGE 6*25 | 1 | $0.81 | |
| 24 | 0828-083 | WASHER,STEEL,6X14X0.9 | 1 | $0.81 | |
| 25 | 0818-088 | FORK,SHIFT | 1 | $180.95 | |
| 26 | 0818-084 | STOPPER,SWING ARM-CAM ASSY | 1 | $13.73 | |
| 27 | 0818-062 | SUPPORT,CAM STOPPER | 1 | $16.49 | |
| 28 | 0818-021 | SHAFT, SHIFT FORK | 1 | $13.73 | |
| 29 | 0818-020 | SPRING, CAM STOPPER | 1 | $2.61 | |
| 30 | 0828-082 | WASHER,STEEL,6X16X2.5 | 1 | $0.81 | |
| 31 | 3305-527 | NUT FLANGE 6MM | 1 | $0.81 |
