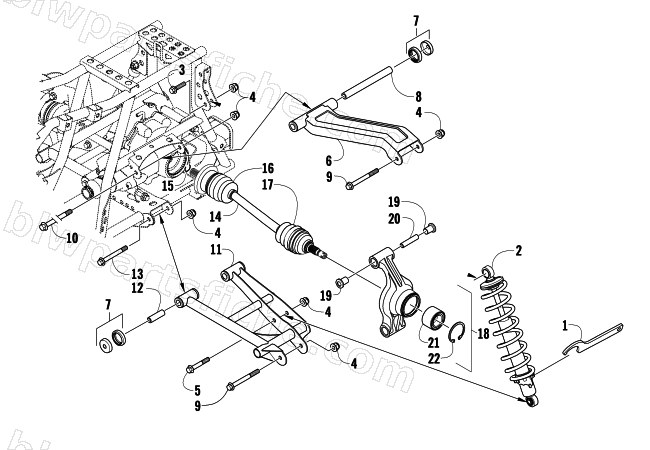

2008 Arctic Cat 366 AUTOMATICTRANSMISSION 4X4 FIS — REAR SUSPENSION ASSEMBLY
2008 366 AUTOMATICTRANSMISSION 4X4 FIS
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1441-797 | WRENCH,SPANNER | 1 | $0.00 | |
| 2 | 3313-150 | ASSEMBLY,SHOCK/SPRING-REAR(BLK) | 1 | $350.95 | |
| 2 | 3313-541 | SHOCK/SPRING-REAR-ASSY (PLT) | 1 | $350.95 | |
| 3 | 3303-376 | SCREW,CAP-HFH M10X1.25X40 | 1 | $2.06 | |
| 4 | 3304-031 | NUT U 10MM | 1 | $2.61 | |
| 5 | 3323-217 | SCREW,CAP-HFH M10X1.25X65 CL10.9 Z&Y | 1 | $3.95 | |
| 6 | 3313-122 | CONTROL ARM, RH UPPER-ASSY(BLK) | 1 | $118.95 | |
| 6 | 3313-123 | CONTROL ARM,LH UPPER-ASSY(BLK) | 1 | $122.95 | |
| 6 | 3313-120 | CONTROL ARM,RH UPPER-ASSY(PLT) | 1 | $122.95 | |
| 6 | 3313-121 | CONTROL ARM,LH UPPER-ASSY(PLT) | 1 | $122.95 | |
| 7 | 3313-113 | SEAL,SUSPENSION | 1 | $3.44 | |
| 8 | 3313-111 | SLEEVE,SUSPENSION | 1 | $16.49 | |
| 9 | 3323-188 | SCREW,CAP HFH M10X1.25X95 | 1 | $3.30 | |
| 10 | 3313-430 | SCREW,CAP-HFH M10 X 1.25 | 1 | $16.49 | |
| 11 | 3313-136 | A-ARM,RH LOWER-ASSEMBLY (BLACK) | 1 | $169.95 | |
| 11 | 3313-137 | A-ARM,LH LOWER-ASSEMBLY (BLACK) | 1 | $169.95 | |
| 11 | 3313-134 | A-ARM,RH LOWER-ASSEMBLY (PLAT) | 1 | $169.95 | |
| 11 | 3313-135 | A-ARM,LH LOWER-ASSEMBLY (PLAT) | 1 | $169.95 | |
| 12 | 3313-107 | SLEEVE,SUSPENSION | 1 | $12.35 | |
| 13 | 3304-183 | SCREW,CAP-HFH M10X1.25X85 | 1 | $2.59 | |
| 14 | 3313-448 | HALFSHAFT | 1 | $567.95 | |
| 15 | 0423-845 | CLIP,RETAINING-INBOARD | 1 | $0.95 | |
| 16 | 3313-558 | WHEEL SIDE BOOT SERVICE KIT-OUT BOARD | 1 | $69.29 | |
| 17 | 3313-560 | DIFF SIDE BOOT SERVICE KIT(IN BOARD) | 1 | $94.95 | |
| 18 | 3323-108 | KNUCKLE,REAR ASSEMBLY (LH) | 1 | $279.95 | |
| 18 | 3323-109 | KNUCKLE,REAR-ASSEMBLY (RH) | 1 | $279.95 | |
| 19 | 0403-283 | BUSHING,REAR SUSPENSION | 1 | $2.75 | |
| 20 | 0403-437 | COLLAR,SUSPENSION BUSHING-REAR K | 1 | $6.89 | |
| 21 | 1402-027 | BEARING, WHEEL | 1 | $43.95 | |
| 22 | 3323-143 | RING,RETAINING | 1 | $3.57 |
