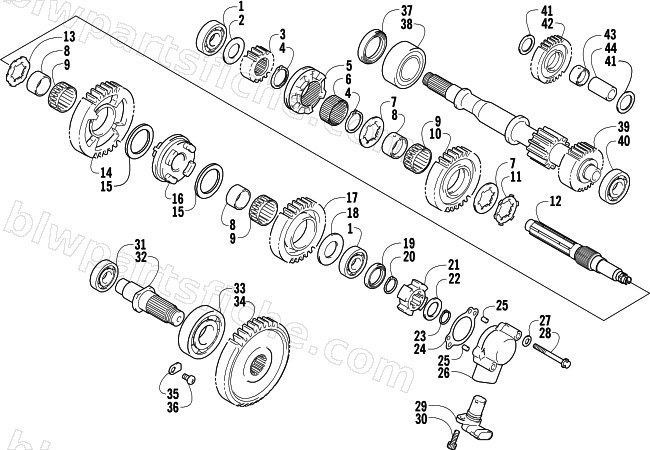

2008 Arctic Cat 500 AUTOMATIC TRANSMISSION 4X4 FIS LE — SECONDARY TRANSMISSION ASSEMBLY
2008 500 AUTOMATIC TRANSMISSION 4X4 FIS LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3402-045 | BALL BEARING,M20X52X15 | 1 | $66.95 | |
| 2 | 3402-381 | WASHER,M20X34X1 | 1 | $3.57 | |
| 3 | 3402-497 | GEAR, SUB T/M DRIVE NO.2 (NT:16) | 1 | $118.95 | |
| 4 | 3423-066 | CIRCLIP,M25 | 1 | $6.47 | |
| 5 | 3402-737 | DOG, REVERSE GEAR | 1 | $118.95 | |
| 6 | 3402-825 | SPACER, REVERSE SELECT | 1 | $62.95 | |
| 7 | 3423-263 | WASHER,LOCK,25MM | 1 | $4.54 | |
| 8 | 3402-494 | BUSHING, SUB T/M DRIVEN | 1 | $50.95 | |
| 9 | 3402-498 | BEARING, SUB T/M & REV GEAR (M30X35X12) | 1 | $64.95 | |
| 10 | 3402-822 | GEAR, REVERSE DRIVEN | 1 | $164.95 | |
| 11 | 3423-266 | WASHER,LOCK,25MM | 1 | $2.61 | |
| 12 | 3402-820 | SHAFT, SUB T/M COUNTER | 1 | $220.95 | |
| 13 | 3423-262 | WASHER,LOCK,25MM | 1 | $4.54 | |
| 14 | 3402-668 | GEAR, SUB T/M DRIVEN LOW | 1 | $220.95 | |
| 15 | 3423-554 | WASHER, DRIVEN GEAR | 1 | $3.02 | |
| 16 | 3402-824 | DOG, SLIDING | 1 | $118.95 | |
| 17 | 3402-733 | GEAR, SUB T/M DRIVEN HI | 1 | $205.95 | |
| 18 | 3423-412 | WASHER, DRIVE GEAR | 1 | $3.57 | |
| 19 | 3402-836 | SEAL, COUNTER SHAFT LH | 1 | $17.95 | |
| 20 | 3423-518 | CIRCLIP | 1 | $3.71 | |
| 21 | 3402-837 | ROTOR,SPEED | 1 | $50.95 | |
| 22 | 3423-556 | WASHER,SPEED ROTOR | 1 | $2.95 | |
| 23 | 3423-557 | CIRCLIP | 1 | $4.54 | |
| 24 | 3446-289 | GASKET, ODOMETER GEAR | 1 | $13.73 | |
| 25 | 3006-547 | PIN.KNOCK | 1 | $31.95 | |
| 26 | 3446-355 | HOUSING, ODOMETER GEAR | 1 | $91.95 | |
| 27 | 3003-290 | GASKET,CHECK VALVE,6MM | 1 | $3.85 | |
| 28 | 3423-878 | BOLT,CRANKCASE-M6X45 | 1 | $3.30 | |
| 29 | 3402-838 | SENSOR,SPEED | 1 | $213.95 | |
| 30 | 3423-226 | BOLT, OIL HOSE 6X16 | 1 | $2.95 | |
| 31 | 3402-735 | BEARING, OUTPUT SHAFT | 1 | $64.95 | |
| 32 | 3402-491 | SHAFT, SUB T/M OUTPUT | 1 | $158.95 | |
| 33 | 3402-502 | BEARING, OUTPUT SHAFT | 1 | $169.95 | |
| 34 | 3402-534 | GEAR, SUB T/M DRIVEN NO. 2 | 1 | $227.95 | |
| 35 | 3446-031 | RETAINER, BEARING | 1 | $5.78 | |
| 36 | 3423-370 | SCREW,6MM | 1 | $2.61 | |
| 37 | 3402-537 | SEAL, DRIVE SHAFT (M30X44X7) | 1 | $33.95 | |
| 38 | 3402-499 | BEARING, DRIVE SHAFT RH (M30X62X23.8) | 1 | $174.95 | |
| 39 | 3402-731 | SHAFT,DRIVE | 1 | $369.95 | |
