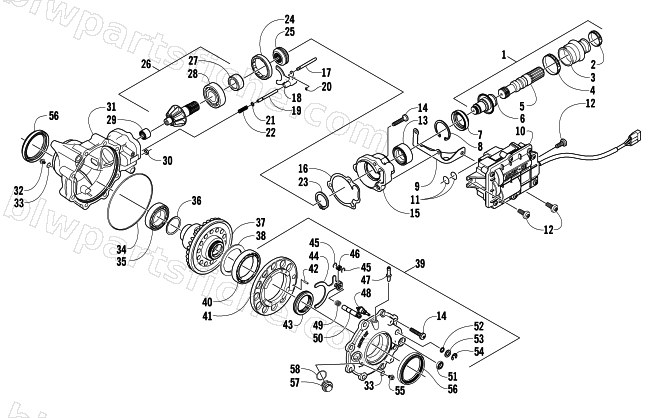

2008 Arctic Cat 650 H1 AUTOMATIC TRANSMISSION 4X4 TRV — FRONT DRIVE GEARCASE ASSEMBLY
2008 650 H1 AUTOMATIC TRANSMISSION 4X4 TRV
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1502-248 | GEARCASE,FRONT(3.6 - 500 MAN LOCK) | 1 | $2,116.95 | |
| 1 | 1502-083 | SHAFT,PROPELLER-ASSEMBLY | 1 | $150.95 | |
| 2 | 0423-411 | CLAMP,30MM-BOOT | 1 | $4.26 | |
| 3 | 0402-985 | BOOT,COUPLER (TBX) | 1 | $6.75 | |
| 4 | 0423-393 | CLAMP,42mm DIA - BOOT | 1 | $4.40 | |
| 5 | 1402-045 | SHAFT, OUTPUT (500) | 1 | $50.95 | |
| 6 | 1502-085 | SHAFT,INPUT-ASSEMBLY | 1 | $90.95 | |
| 7 | 1402-011 | SEAL | 1 | $5.51 | |
| 8 | 0423-423 | RING,RETAINING (HOUSING ID:55) | 1 | $4.13 | |
| 9 | 0502-347 | BRACKET,ACTUATOR-WELDMENT | 1 | $26.95 | |
| 10 | 0502-579 | ACTUATOR (4 WIRE) | 1 | $461.95 | |
| 11 | 0423-892 | O-RING (8X1.5) | 1 | $3.71 | |
| 12 | 0423-396 | SCREW,SELF TAP-TSPH M6-1.0X15 | 1 | $1.09 | |
| 13 | 1402-043 | BEARING, BALL - DOUBLE ROW | 1 | $69.95 | |
| 14 | 0423-118 | SCREW,SELF TAP-TSPNH M8X1.25X40 | 1 | $1.78 | |
| 15 | 0502-528 | HOUSING,PINION-MACH | 1 | $180.95 | |
| 16 | 0402-947 | GASKET, FLANGE | 1 | $3.16 | |
| 17 | 0402-997 | PUSHROD,SELECTOR | 1 | $66.95 | |
| 18 | 0402-998 | FORK,SELECTOR | 1 | $82.95 | |
| 19 | 0402-417 | SHAFT,SHUTTLE | 1 | $20.63 | |
| 20 | 0423-402 | RING,RETAINING-4MM EXT. | 1 | $3.16 | |
| 21 | 0423-147 | O-RING,3X 2MM | 1 | $1.50 | |
| 22 | 0402-999 | SPRING,RETURN-4WD | 1 | $1.78 | |
| 23 | 0423-417 | RING,RETAINING-EXT 30 | 1 | $8.21 | |
| 24 | 0402-357 | COLLAR,LOCKING (M64-1.5 RH) | 1 | $50.95 | |
| 25 | 0402-413 | COUPLER,DRIVE | 1 | $66.95 | |
| 26 | 0502-783 | PINION-ASSY (10TOOTH) | 1 | $196.95 | |
| 27 | 0402-336 | COLLAR, RETAINING | 1 | $50.95 | |
| 28 | 0402-327 | BEARING,BALL (6305) | 1 | $26.95 | |
| 29 | 0402-328 | BEARING,NEEDLE (16NQ2316) | 1 | $17.87 | |
| 30 | 0402-411 | PIN,DOWEL | 1 | $6.89 | |
| 31 | 0502-514 | HOUSING, GEARCASE - MACHINED | 1 | $248.95 | |
| 32 | 1402-210 | PLUG,DRAIN-MAGNETIC | 1 | $20.63 | |
| 33 | 0423-153 | O-RING, GEARCASE,6X1.5MM | 1 | $3.96 | |
| 34 | 0423-149 | O-RING,150X 2MM | 1 | $17.87 | |
| 35 | 0402-393 | BEARING,BALL-SR(6008 Z C-O) | 1 | $17.87 | |
| 36 | 0402-405 | SHIM,41X49X1.3 | 1 | $10.97 | |
| 36 | 0402-406 | SHIM,41X49X1.4 | 1 | $10.97 | |
| 36 | 0402-407 | SHIM,41X49X1.5 | 1 | $10.97 | |
| 36 | 0402-408 | SHIM,41X49X1.6 | 1 | $12.35 | |
| 36 | 0402-409 | SHIM,41X49X1.7 | 1 | $10.97 | |
| 37 | 1502-555 | GEAR (36T 3.6 LOCK LSD)-WELDT | 1 | $679.95 | |
| 38 | 1402-074 | SHIM, 1.3 | 1 | $30.95 | |
| 38 | 1402-075 | SHIM, 1.4 | 1 | $30.95 | |
| 38 | 1402-076 | SHIM, 1.5 | 1 | $30.95 | |
| 38 | 1402-077 | SHIM, 1.6 | 1 | $30.95 | |
| 38 | 1402-078 | SHIM, 1.7 | 1 | $30.95 | |
| 39 | 1502-097 | COVER,LOCKER-ASSEMBLY | 1 | $587.95 | |
| 40 | 1402-053 | BEARING, BALL (6912 C3) | 1 | $118.95 | |
| 41 | 0502-413 | FLANGE,BEARING-MACH | 1 | $102.95 | |
| 42 | 1402-079 | PIN, PARALLEL | 1 | $1.78 | |
| 43 | 1402-042 | COLLAR, SLIDING - LOCK | 1 | $100.95 | |
| 44 | 1402-054 | FORK | 1 | $69.95 | |
| 45 | 1402-058 | RING, RETAINING | 1 | $9.59 | |
| 46 | 1402-057 | SPRING | 1 | $20.63 | |
| 47 | 1402-104 | BARB, STRAIGHT | 1 | $50.95 | |
| 48 | 0402-419 | SWITCH, INDICATOR | 1 | $58.95 | |
| 49 | 1402-063 | SPRING | 1 | $3.02 | |
| 50 | 1402-055 | SHAFT, LOCK | 1 | $37.95 | |
| 51 | 1402-056 | SEAL | 1 | $20.63 | |
| 52 | 0423-133 | O-RING | 1 | $6.34 | |
| 53 | 0423-132 | WASHER,SS-10.63x17.75x1.48 | 1 | $1.50 | |
| 54 | 0423-424 | RING, RETAINING | 1 | $4.40 | |
| 55 | 1402-211 | PLUG, OIL LEVEL | 1 | $20.63 | |
| 56 | 2402-150 | SEAL,GEARCASE-HR | 1 | $23.39 | |
| 57 | 0402-333 | PLUG, FILL | 1 | $13.73 | |
| 58 | 0423-154 | O-RING, GEARCASE,20 X 2.5MM | 1 | $3.16 |
