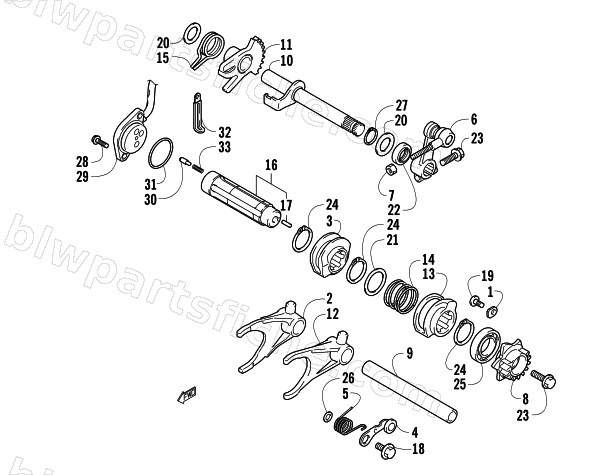

2008 Arctic Cat 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS LE — GEAR SHIFTING ASSEMBLY
2008 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3446-031 | RETAINER, BEARING | 1 | $5.78 | |
| 2 | 3446-423 | FORK,REVERSE GEAR SHIFT | 1 | $144.95 | |
| 3 | 3403-163 | CAM,REVERSE GEAR SHIFT | 1 | $145.95 | |
| 4 | 3403-164 | STOPPER,SHIFT CAM | 1 | $25.95 | |
| 5 | 3423-839 | SPRING,SHIFT CAM STOPPER | 1 | $12.35 | |
| 6 | 3403-165 | ARM,SELECT | 1 | $125.95 | |
| 7 | 0693-489 | NUT,6MM | 1 | $3.95 | |
| 8 | 3403-166 | PLATE,GEAR SHIFT CAM STOPPER | 1 | $85.95 | |
| 9 | 3403-167 | SHAFT,SUB T/M GEAR SHIFT | 1 | $45.95 | |
| 10 | 3403-168 | SHAFT,SUB T/M SHIFT,NO.2 | 1 | $151.95 | |
| 11 | 3403-169 | GEAR,SUB T/M SHIFT | 1 | $62.95 | |
| 12 | 3446-424 | FORK,SUB T/M GEAR SHIFT | 1 | $118.95 | |
| 13 | 3403-170 | CAM,SUB T/M GEAR SHIFT | 1 | $98.95 | |
| 14 | 3423-840 | SPRING,SUB T/M SHIFT FORK | 1 | $12.35 | |
| 15 | 3423-841 | SPRING,SHIFT ARM RETURN | 1 | $17.87 | |
| 16 | 3403-171 | SHAFT,SUB T/M GEAR SHIFT | 1 | $140.95 | |
| 17 | 3423-114 | MM (DOWEL) | 1 | $2.06 | |
| 18 | 3423-652 | BOLT, CAM STOPPER ARM | 1 | $2.61 | |
| 19 | 3423-370 | SCREW,6MM | 1 | $2.61 | |
| 20 | 3423-445 | SHIM, 14 X 24 X 1.0 | 1 | $2.88 | |
| 21 | 3402-382 | SHIM,M25X32X1 | 1 | $6.34 | |
| 22 | 3402-068 | OIL SEAL,M13X22X6 | 1 | $17.87 | |
| 23 | 3007-409 | BOLT | 1 | $3.16 | |
| 24 | 3423-191 | CIRCLIP,FASTENER | 1 | $2.33 | |
| 25 | 3403-172 | BEARING,SUB T/M GEAR SHIFT | 1 | $66.95 | |
| 26 | 3423-615 | WASHER, SHIFT CAM | 1 | $2.95 | |
| 27 | 3423-546 | CIRCLIP, CL RLSE ARM | 1 | $5.95 | |
| 28 | 3423-418 | BOLT, BASE ASSY | 1 | $3.30 | |
| 29 | 3530-052 | BASE ASSEMBLY,GEAR SHIFT TERMINAL | 1 | $196.95 | |
| 30 | 3423-044 | PIN,CAM GEAR,5MM | 1 | $5.37 | |
| 31 | 3423-842 | O RING | 1 | $6.89 | |
| 32 | 3004-787 | CLAMP,M6 | 1 | $4.26 | |
| 33 | 3402-087 | SPRING,COMPRESSION,M4 | 1 | $3.30 |
