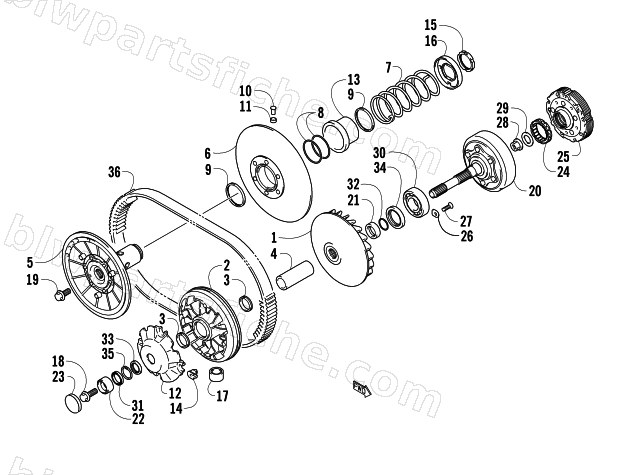

2008 Arctic Cat 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV CRUISER — TRANSMISSION ASSEMBLY
2008 700 EFI AUTOMATIC TRANSMISSION 4X4 TRV CRUISER
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3403-130 | FACE,FIXED DRIVE | 1 | $275.95 | |
| 2 | 3403-131 | FACE,MOVABLE DRIVE | 1 | $267.95 | |
| 3 | 3403-132 | SEAL,MOVABLE DRIVE FACE | 1 | $30.95 | |
| 4 | 3423-843 | SPACER,MOVABLE DRIVE | 1 | $87.95 | |
| 5 | 3403-133 | FACE,FIXED DRIVEN | 1 | $445.95 | |
| 6 | 3403-134 | FACE,MOVABLE DRIVEN | 1 | $486.95 | |
| 7 | 3402-474 | SPRING, MOVABLE DRIVEN | 1 | $90.95 | |
| 8 | 3402-475 | O RING, MOVABLE DRIVEN | 1 | $12.35 | |
| 9 | 3403-135 | SEAL,MOVABLE DRIVEN | 1 | $30.95 | |
| 10 | 3402-477 | PIN, MOVABLE DRIVEN | 1 | $12.35 | |
| 11 | 3402-478 | SPACER, MOVABLE DRIVEN | 1 | $13.73 | |
| 12 | 3403-136 | PLATE,MOVABLE DRIVE | 1 | $90.95 | |
| 13 | 3402-756 | SHEET, MOVABLE DRIVEN | 1 | $33.95 | |
| 14 | 3402-481 | DAMPER, MOVABLE DRIVE | 1 | $17.87 | |
| 15 | 3423-406 | NUT, DRIVEN PULLEY | 1 | $26.95 | |
| 16 | 3402-482 | HOLDER, MOVABLE DRIVEN | 1 | $37.95 | |
| 17 | 3403-137 | ROLLER,MOVABLE DRIVEN | 1 | $37.95 | |
| 18 | 3423-819 | BOLT(12X30) | 1 | $6.75 | |
| 19 | 3423-820 | BOLT(12X25) | 1 | $5.51 | |
| 20 | 3403-138 | HOUSING,CLUTCH | 1 | $421.95 | |
| 21 | 3423-821 | SPACER,PRIMARY SHAFT | 1 | $58.95 | |
| 22 | 3423-822 | SPACER,CLUTCH HOUSING | 1 | $58.95 | |
| 23 | 3423-823 | CAP,V-BELT BEARING | 1 | $22.95 | |
| 24 | 3446-003 | CLUTCH, PRI DRIVE ONE WAY | 1 | $220.95 | |
| 25 | 3403-139 | CLUTCH ASSEMBLY,SHOE | 1 | $501.95 | |
| 26 | 3423-824 | RETAINER,CL HSG BRG | 1 | $6.47 | |
| 27 | 3423-018 | SCREW, 6X12 | 1 | $2.61 | |
| 28 | 3423-501 | NUT (W/LOCK PATCH) | 1 | $10.97 | |
| 29 | 3423-825 | WASHER,SHOE CLUTCH | 1 | $3.95 | |
| 30 | 3402-221 | BEARING,M28X68X18 | 1 | $122.95 | |
| 31 | 3403-140 | BEARING,CLUTCH HOUSING | 1 | $126.95 | |
| 32 | 3423-831 | O RING | 1 | $4.95 | |
| 33 | 3403-173 | SEAL,CLUTCH HSG OIL,R | 1 | $54.95 | |
| 34 | 3403-148 | SEAL,DRIVE SHAFT SPACE | 1 | $56.95 | |
| 35 | 3423-826 | CIRCLIP | 1 | $5.92 | |
| 36 | 3403-141 | V-BELT,DRIVE | 1 | $259.95 |
