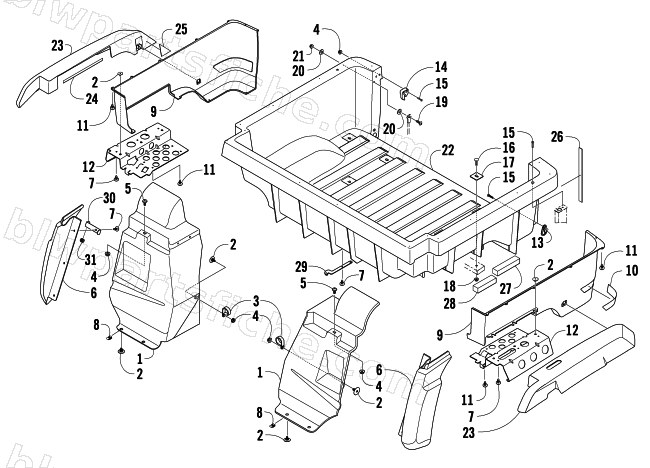

REAR BODY PANEL AND CARGO BOX ASSEMBLY diagram

Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.

Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.

# Part No. Description Qty Price
1 2406-070 PANEL,SPLASH-REAR-RH 1 $110.95
1 2406-071 PANEL,SPLASH-REAR-LH 1 $104.95
2 0423-101 SCREW,BODY-6MM 1 $2.06
3 0423-403 CLAMP,TUBE-1.125"(ARDEN COV 1909 ZI) 1 $12.35
4 8424-602 NUT,HEX-FLG M6X1.0 CL8 Z&Y 1 $0.26
5 8476-616 SCREW,MACH-TSTRH M6X1.0X16 Z&Y 1 $0.40
6 2506-838 FENDER,REAR LOWER RH-SILVER 1 $129.95
6 2506-839 FENDER,REAR LOWER LH-SILVER 1 $163.95
7 0623-784 R/B 2623-163 1 $0.35
8 0423-577 CLIP,U-NUT M6 1 $0.40
9 1406-762 PANEL,BOX-RIGHT-BLACK 1 $58.95
9 1406-761 PANEL,BOX-LEFT-BLACK 1 $58.95
10 1411-128 REFLECTOR,RH-REAR 1 $13.73
10 1411-129 REFLECTOR,LH-REAR 1 $13.73
11 0423-342 SCREW,SELF TAPPING-.1875 X .75 1 $0.26
12 1506-776 BRACKET,FENDER SUPPORT-RH BLACK 1 $114.95
12 2506-927 BRACKET,FENDER SUPPORT-LH-BLACK 1 $108.95
13 1506-539 BRACKET,TAILGATE-BLACK 1 $20.63
14 2506-664 STRIKER,TAILGATE-RH-COATED 1 $17.87
14 2506-665 STRIKER,TAILGATE-LH-COATED 1 $17.87
15 8474-630 SCREW,MACH-TSFH M6X1.0X30 CL8.8 BLK 1 $1.23
16 0423-623 BOLT,CRG-M8-1.25X30-BLK 1 $1.50
17 1506-933 PLATE,RETAINING-BLACK (MATTE) 1 $12.35
18 8424-802 NUT,HEX-FLG M8X1.25 CL8 Z&Y 1 $0.54
19 8476-620 SCREW,MACH-TSTRH M6X1.0X20 Z&Y 1 $0.40
20 8050-217 WASHER,FLAT- 1/4 X .625 X .065 Z&Y 1 $0.12
21 0624-250 NUT,LOCK-NSL M6-1.0 SS 1 $0.68
22 2406-916 BOX,REAR CARGO 1 $806.95
23 2506-836 FENDER,REAR UPPER RH-SILVER-ASSY 1 $194.95
23 2506-979 FENDER,REAR UPPER LH-SILVER-ASSEMBLY 1 $194.95
24 0417-007 STRIP,FOAM .125 IN 1 $9.59
25 0417-008 PAD,FOAM .125 IN 1 $1.23
26 0417-006 STRIP,FOAM .125 IN 1 $2.06
27 0417-010 FOAM,CARGO BOX (1.75 X 2 X 8) 1 $6.89
28 0417-011 FOAM,CARGO BOX(1.625 X 2 X 6.5) 1 $5.78
29 2516-178 BRACKET,BOX LATCH SPRING-PAINTED 1 $20.63
30 2506-959 BRACKET,LOWER FENDER SUPPORT-BLACK 1 $13.95
31 0423-447 GROMMET,GAUGE MOUNT 1 $2.19
