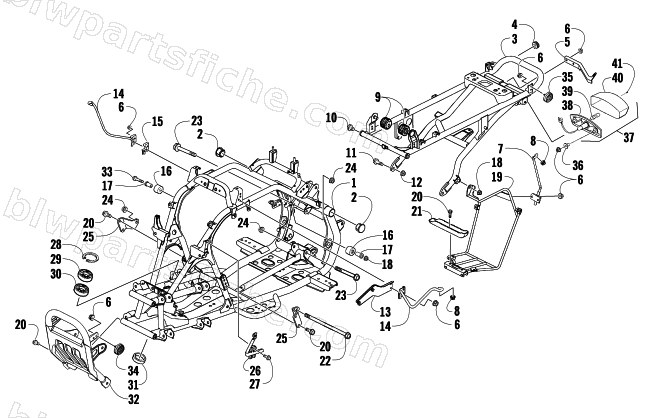

2009 Arctic Cat 300 DVX 2X4 AUTO SPORT — FRAME, TAILLIGHT, AND RELATED PARTS ASSEMBLY
2009 300 DVX 2X4 AUTO SPORT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3304-338 | BODY COMP FRAME | 1 | $1,546.95 | |
| 2 | 3304-658 | CAP PIPE | 1 | $1.64 | |
| 3 | 3305-271 | PIPE COMP FRAME RR | 1 | $371.95 | |
| 4 | 3303-239 | RUBBER TAIL LIGHT | 1 | $1.64 | |
| 5 | 3304-345 | RR STAY LH REAR FENDER | 1 | $26.95 | |
| 5 | 3304-344 | RR STAY RH REAR FENDER | 1 | $26.95 | |
| 6 | 3304-654 | NUT FLANGE 6MM | 1 | $1.23 | |
| 7 | 3304-348 | STAY R RR FENDER SUPPORT | 1 | $16.49 | |
| 7 | 3304-349 | STAY L RR FENDER SUPPORT | 1 | $16.49 | |
| 8 | 3304-417 | NUT,STAMPED | 1 | $1.23 | |
| 9 | 3304-245 | CUSHION SEAT | 1 | $3.30 | |
| 10 | 3304-435 | BOLT FLANGE 10*12 | 1 | $1.95 | |
| 11 | 3304-181 | BOLT FLANGE 10*25 | 1 | $1.78 | |
| 12 | 3303-333 | R/B 3307-058 | 1 | $0.95 | |
| 13 | 3303-935 | STAY CATCH TANK | 1 | $16.49 | |
| 14 | 3304-350 | STAY RH FR FENDER SUPPORT | 1 | $20.63 | |
| 14 | 3304-351 | STAY LH FR FENDER SUPPORT | 1 | $20.63 | |
| 15 | 3303-740 | STAY UNIT RADIATOR | 1 | $5.37 | |
| 16 | 3304-362 | RUBBER CHAIN DRIVE | 1 | $5.37 | |
| 17 | 3304-701 | COLLAR CHAIN RUBBER | 1 | $3.71 | |
| 18 | 3303-332 | NUT FLANGE 8MM | 1 | $0.81 | |
| 19 | 3304-354 | STAY R RR FENDER | 1 | $69.95 | |
| 19 | 3304-356 | STAY L RR FENDER | 1 | $69.95 | |
| 20 | 3304-543 | BOLT FLANGE 8*16 | 1 | $1.50 | |
| 21 | 3304-346 | RNFCT FLOOR | 1 | $20.63 | |
| 22 | 3304-184 | BOLT FLANGE 10*160 | 1 | $5.51 | |
| 23 | 3304-183 | SCREW,CAP-HFH M10X1.25X85 | 1 | $2.59 | |
| 24 | 3305-517 | NUT U 10MM (BLACK) | 1 | $2.61 | |
| 25 | 3303-938 | BRACKET ENG HANGER | 1 | $10.97 | |
| 26 | 3304-352 | STAY R FR FENDER (BLACK) | 1 | $20.63 | |
| 26 | 3304-353 | STAY L FR FENDER | 1 | $20.63 | |
| 27 | 3304-553 | BOLT FLANGE 6*12 | 1 | $0.81 | |
| 28 | 3304-150 | CIR CLIP IN 40 | 1 | $2.33 | |
| 29 | 3304-203 | BEARING BALL RADIAL 6203/17*40*12 | 1 | $23.39 | |
| 30 | 3303-298 | OIL SEAL 22*35*7 | 1 | $3.02 | |
| 31 | 3304-064 | DUST SEAL 27*40*6 | 1 | $3.16 | |
| 32 | 3305-270 | PIPE COMP FR BUMPER | 1 | $112.95 | |
| 33 | 3304-408 | BOLT FLANGE 8*38 | 1 | $1.78 | |
| 34 | 3305-272 | REFLEX REFLECTOR (AMBER) | 1 | $16.49 | |
| 35 | 3305-273 | REFLEX REFLECTOR (RED) | 1 | $16.49 | |
| 36 | 3303-226 | COLLAR FR FENDER | 1 | $1.64 | |
| 37 | 3303-420 | LIGHT ASSY TAIL | 1 | $74.95 | |
| 38 | 3303-422 | BASE COMP TAIL LIGHT | 1 | $47.95 | |
| 39 | 3303-849 | BULB TAIL & STOP 12V21W/5W | 1 | $12.35 | |
| 40 | 3304-283 | LENS COMP TAIL LIGHT | 1 | $47.95 | |
| 41 | 3304-537 | TAPPING SCREW M4X35L | 1 | $2.33 |
