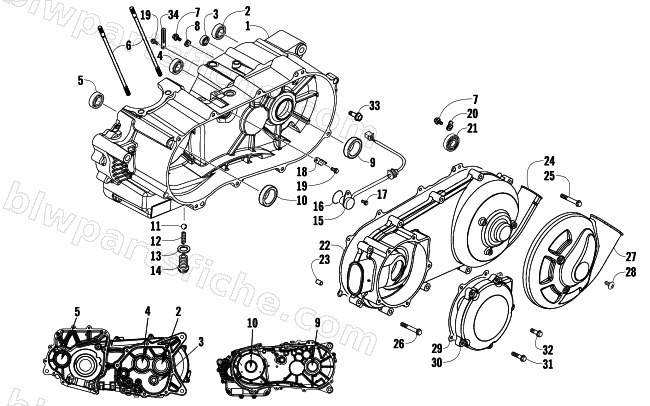

2009 Arctic Cat 300 DVX 2X4 AUTO SPORT — LEFT CRANKCASE AND COVER ASSEMBLY
2009 300 DVX 2X4 AUTO SPORT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3304-221 | CRANK CASE COMP L | 1 | $638.95 | |
| 2 | 3304-067 | BRG BALL 6305 | 1 | $33.95 | |
| 3 | 3304-074 | BRG NEEDLE 20*26*16 | 1 | $23.39 | |
| 4 | 3304-699 | BRG BALL RADIAL 6204 | 1 | $20.63 | |
| 5 | 3304-195 | BRG RADIAL BALL 6205 | 1 | $20.63 | |
| 6 | 3305-606 | BOLT A STUD 8MM | 1 | $6.34 | |
| 7 | 3304-005 | BOLT SPECIAL 6*10 96600-08010 N.C. | 1 | $1.50 | |
| 8 | 3304-039 | PLATE BRG HOLDER | 1 | $1.50 | |
| 9 | 3304-091 | OIL SEAL 25*40*8 | 1 | $3.57 | |
| 10 | 3304-079 | OIL SEAL 27*42*7 | 1 | $16.49 | |
| 11 | 3304-205 | BALL STEEL 12 | 1 | $1.50 | |
| 12 | 3304-063 | SPG BOLT SEAT INNER | 1 | $2.33 | |
| 13 | 3304-021 | WASHER BOLT SEAT | 1 | $0.95 | |
| 14 | 3304-109 | BOLT SEAT BALL STOPPER | 1 | $3.30 | |
| 15 | 3304-698 | SW ASSY GEAR CHANGE | 1 | $58.95 | |
| 16 | 3305-776 | O RING 15.5X2.5 | 1 | $2.06 | |
| 17 | 3304-187 | BOLT FLANGE 6*10 | 1 | $0.81 | |
| 18 | 3303-843 | CLAMPER WIRE HARNESS | 1 | $2.06 | |
| 19 | 3303-381 | BOLT FLANGE SH 6*12 | 1 | $0.81 | |
| 20 | 3304-040 | PLATE BRG HOLDER | 1 | $3.02 | |
| 21 | 3304-073 | BEARING BALL RADIAL | 1 | $33.95 | |
| 22 | 3303-642 | GASKET L COVER | 1 | $58.95 | |
| 23 | 3303-342 | PIN DOWEL 10*16 | 1 | $1.64 | |
| 24 | 3303-632 | COVER LEFT | 1 | $252.95 | |
| 25 | 3304-003 | BOLT FLANGE SHF 6*28 | 1 | $0.65 | |
| 26 | 3304-004 | BOLT FLANGE SHF 6*40 | 1 | $0.81 | |
| 27 | 3304-222 | COVER L COVER | 1 | $26.95 | |
| 28 | 3304-407 | SCREW PAN 6*12 | 1 | $1.78 | |
| 29 | 3304-101 | GASKET STARTING COVER | 1 | $10.97 | |
| 30 | 3304-225 | COVER STARTING | 1 | $74.95 | |
| 31 | 3304-190 | R/B 3305-945 | 1 | $0.65 | |
| 32 | 3303-384 | BOLT FLANGE SH 6*25 | 1 | $0.81 | |
| 33 | 3303-365 | R/B 3304-544 | 1 | $0.95 | |
| 34 | 3304-158 | CLIP 2*100 | 1 | $1.95 |
