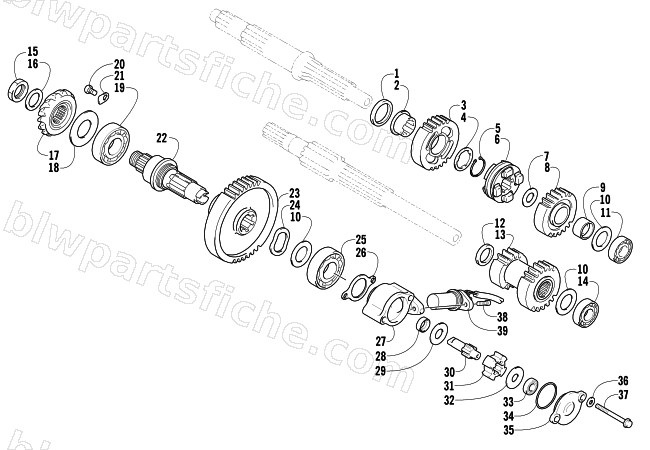

2009 Arctic Cat 500 4X4 MANUAL — SECONDARY TRANSMISSION ASSEMBLY
2009 500 4X4 MANUAL
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3446-246 | SPACER,SUB T/M DRIVE NO.1 GR | 1 | $30.95 | |
| 2 | 3446-247 | BUSHING,SUB T/M DRIVE NO.1 GR | 1 | $48.95 | |
| 3 | 3446-342 | GEAR, SUB T/M DRIVE NO. 1 | 1 | $227.95 | |
| 4 | 3423-036 | WASHER,25MM | 1 | $4.54 | |
| 5 | 3423-066 | CIRCLIP,M25 | 1 | $6.47 | |
| 6 | 3446-343 | DOG, SUB T/M SLIDING | 1 | $139.95 | |
| 7 | 3402-195 | SHIM,20MM | 1 | $4.95 | |
| 8 | 3446-248 | GEAR,SUB T/M DRIVE NO.2 | 1 | $151.95 | |
| 9 | 3446-103 | BUSH, SUB T/M DRIVE, NO, 2 | 1 | $48.95 | |
| 10 | 3402-381 | WASHER,M20X34X1 | 1 | $3.57 | |
| 11 | 3402-046 | BEARING, M20X52X15 | 1 | $74.95 | |
| 12 | 3423-148 | SPACER, SUB T/M IDLE GEAR,20MM | 1 | $23.39 | |
| 13 | 3446-066 | GEAR, SUB T/M IDLE | 1 | $244.95 | |
| 14 | 3402-979 | BEARING,CENTER SHAFT LH | 1 | $87.95 | |
| 15 | 3423-023 | NUT 20MM | 1 | $4.54 | |
| 16 | 3423-032 | WASHER,20MM | 1 | $4.13 | |
| 17 | 3446-274 | GEAR, SEC DRIVE BEVEL | 1 | $292.95 | |
| 18 | 3423-549 | SHIM SET, SEC DRIVE BEVEL | 1 | $163.95 | |
| 19 | 3402-055 | BALL BEARING ,M35X72X17 | 1 | $112.95 | |
| 20 | 3423-370 | SCREW,6MM | 1 | $2.61 | |
| 21 | 3446-031 | RETAINER, BEARING | 1 | $5.78 | |
| 22 | 3446-344 | SHAFT, SUB T/M OUTPUT | 1 | $299.95 | |
| 23 | 3446-345 | GEAR, SUB T/M DRIVEN | 1 | $244.95 | |
| 24 | 3423-548 | LOCK, WASHER | 1 | $12.35 | |
| 25 | 3402-045 | BALL BEARING,M20X52X15 | 1 | $66.95 | |
| 26 | 3446-244 | GASKET,ODOMETER GEAR SLV | 1 | $13.73 | |
| 27 | 3446-400 | HOUSING,ODOMETER GEAR | 1 | $100.95 | |
| 28 | 3006-322 | SEAL,OIL,12X21X7 '02 440 SNO PRO | 1 | $49.95 | |
| 29 | 3423-617 | WASHER | 1 | $3.02 | |
| 30 | 3446-402 | SHAFT,ODOMETER GEAR | 1 | $100.95 | |
| 31 | 3402-837 | ROTOR,SPEED | 1 | $50.95 | |
| 32 | 3423-767 | WASHER | 1 | $2.95 | |
| 33 | 3402-980 | BEARING,GEAR SHAFT | 1 | $64.95 | |
| 34 | 3423-766 | O-RING,GEAR HOUSING | 1 | $6.95 | |
| 35 | 3446-401 | COVER,ODOMETER | 1 | $66.95 | |
| 36 | 3003-290 | GASKET,CHECK VALVE,6MM | 1 | $3.85 | |
| 37 | 3007-505 | BOLT,OIL PAN | 1 | $3.16 | |
| 38 | 3423-226 | BOLT, OIL HOSE 6X16 | 1 | $2.95 | |
| 39 | 3402-981 | SENSOR,SPEED | 1 | $227.95 |
