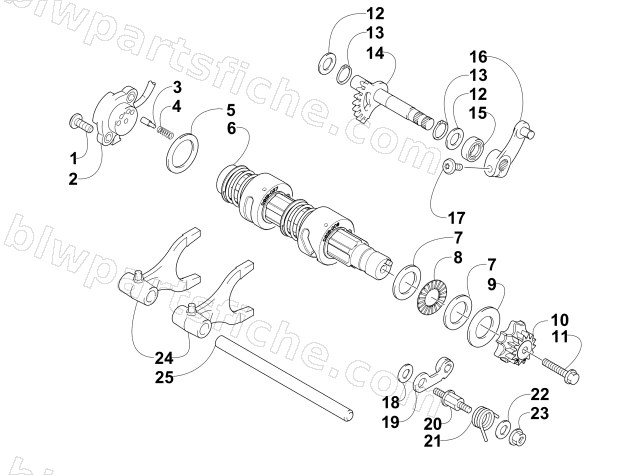

2009 Arctic Cat 700 H1 EFI 4X4 AUTOMATIC MUD PRO — GEAR SHIFTING ASSEMBLY
2009 700 H1 EFI 4X4 AUTOMATIC MUD PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8470-520 | SCREW,MACH-TSPNH M5X.8X20 CL8.8 Z&Y | 1 | $0.40 | |
| 2 | 0409-090 | SWITCH,GEAR-ENGINE (08 H1) | 1 | $85.95 | |
| 3 | 0818-013 | CONTACT,GEAR SHIFT ASSY | 1 | $13.73 | |
| 4 | 0818-017 | SPRING, SHIFT CONTACTS | 1 | $19.25 | |
| 5 | 0828-040 | WASHER, STEEL, 25 x 34 x .72 | 1 | $1.78 | |
| 6 | 0818-127 | SHIFT-SUB ASSY | 1 | $201.95 | |
| 7 | 0828-131 | SPACER,SHIFT SHAFT | 1 | $4.95 | |
| 9 | 0828-037 | WASHER, STEEL 20 x 28 x .5 | 1 | $3.02 | |
| 10 | 0818-089 | DETENT CAM,GEAR SHIFT | 1 | $17.87 | |
| 11 | 0826-006 | SCREW,CAP HFH M6 x 1 x 25 | 1 | $0.95 | |
| 12 | 0828-036 | WASHER, STEEL, 12 x 20 x .9 | 1 | $1.37 | |
| 13 | 0831-010 | RING, EXTERNAL RETAINING - DSH-12 | 1 | $1.50 | |
| 14 | 0818-007 | SHAFT, SUB-GEAR SHIFT | 1 | $37.95 | |
| 15 | 0830-044 | SEAL, SUB-GEAR SHIFT | 1 | $4.54 | |
| 16 | 0818-164 | ARM,GEAR SELECT-ASSY | 1 | $64.95 | |
| 17 | 8468-620 | SCREW,MACH-TSPNH M6X1.0X20 CL8.8 BLK | 1 | $0.68 | |
| 18 | 0828-038 | WASHER, STEEL, 6 x 14 x .9 | 1 | $1.64 | |
| 19 | 0818-002 | STOPPER, SWING ARM, CAM ASSY | 1 | $50.95 | |
| 20 | 0818-004 | SUPPORT, CAM STOPPER | 1 | $4.95 | |
| 21 | 0818-090 | SPRING,TORSION,DETENT ARM | 1 | $3.30 | |
| 22 | 0828-035 | WASHER, STEEL 6 x 16 x 2.5 | 1 | $2.61 | |
| 23 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 24 | 0818-072 | R/B 0818-171 | 1 | $125.95 | |
| 25 | 0818-006 | SHAFT, SHIFT FORK | 1 | $30.95 |
