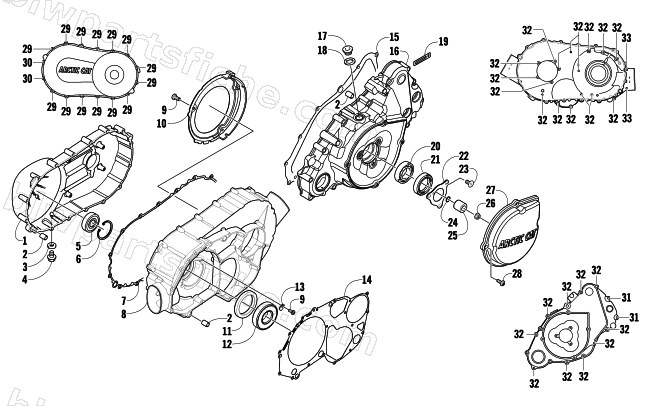

2009 Arctic Cat 700 H1 EFI 4X4 AUTOMATIC SE — CLUTCH/V-BELT/MAGNETO COVER ASSEMBLY
2009 700 H1 EFI 4X4 AUTOMATIC SE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0806-089 | COVER,CVT,H1-(BLACK) | 1 | $213.95 | |
| 2 | 0829-002 | DOWEL, SPLIT, 13 x 18 | 1 | $2.88 | |
| 3 | 0830-013 | WASHER,CRUSH, 8 x 16 x 1 | 1 | $1.09 | |
| 4 | 8408-812 | SCREW,CAP-HFH M8X1.25X12 CL8.8 Z&Y | 1 | $1.78 | |
| 5 | 0832-060 | BEARING,BALL-S/R 17X47X14 | 1 | $26.95 | |
| 6 | 0831-078 | RING,RETAINING-DHO-47 | 1 | $2.61 | |
| 7 | 0830-174 | GASKET,CVT COVER | 1 | $30.95 | |
| 8 | 0806-086 | COVER,CLUTCH,H1 (REAR PORT) | 1 | $400.95 | |
| 9 | 0826-029 | SCREW,MACH-TSPH M6 X1X12 W/ THD LOCK | 1 | $0.68 | |
| 10 | 0806-048 | SEAL,AIR INTAKE | 1 | $30.95 | |
| 11 | 0830-244 | SEAL,OIL (52X70X8) | 1 | $16.49 | |
| 12 | 0832-009 | BEARING,CONRAD-6208RUEF- 1 | 1 | $90.95 | |
| 13 | 0822-010 | RETAINER, BEARING | 1 | $3.16 | |
| 14 | 0830-116 | GASKET,COVER-CLUTCH | 1 | $50.95 | |
| 15 | 0830-128 | GASKET,MAGNETO COVER | 1 | $23.39 | |
| 16 | 0806-127 | KIT, COVER-MAGNETO | 1 | $251.95 | |
| 17 | 0806-022 | PLUG, TDC CHECK | 1 | $38.95 | |
| 18 | 0830-015 | WASHER, CRUSH, 16 x 22 x 2 | 1 | $1.92 | |
| 19 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 20 | 1602-981 | BEARING,25MMX47MMX8MM-PEER | 1 | $17.87 | |
| 21 | 0830-226 | SEAL,OIL-25X48X7 | 1 | $24.77 | |
| 22 | 0805-008 | RETAINER, OIL SEAL | 1 | $16.49 | |
| 23 | 0826-031 | SCREW,MACH-TSFH M6 X1X12 W/ THD LOCK | 1 | $1.23 | |
| 24 | 0830-108 | O-RING,STARTER CUP | 1 | $1.50 | |
| 25 | 0820-061 | BUSHING | 1 | $17.87 | |
| 26 | 0827-008 | NUT, HEX FLANGE, M10 x 1.25 | 1 | $0.95 | |
| 27 | 0820-062 | COVER, MAGNETO - OUTER | 1 | $58.95 | |
| 28 | 8468-616 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 BLK | 1 | $0.68 | |
| 29 | 8468-645 | SCREW,MACH-TSPNH M6X1.0X45 CL8.8 BLK | 1 | $1.23 | |
| 30 | 8468-655 | SCREW,MACH-TSPNH M6X1.0X55 CL8.8 BLK | 1 | $1.30 | |
| 31 | 8468-625 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 BLK | 1 | $0.68 | |
| 32 | 8468-640 | SCREW,MACH-TSPNH M6X1.0X40 CL8.8 BLK | 1 | $0.68 | |
| 33 | 8468-675 | SCREW,MACH-TSPNH M6X1.0X75 CL8.8 BLK | 1 | $1.09 |
