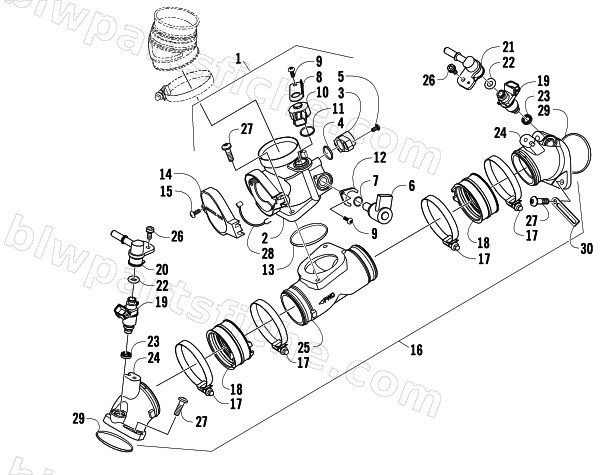

2009 Arctic Cat THUNDERCAT EFI 4X4 AUTO FIS SE — THROTTLE BODY ASSEMBLY
2009 THUNDERCAT EFI 4X4 AUTO FIS SE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0470-686 | THROTTLE BODY,H2 | 1 | $743.95 | |
| 3 | 0430-072 | SENSOR,THROTTLE POSITION | 1 | $144.95 | |
| 4 | 5507-234 | O-RING,TPS | 1 | $1.37 | |
| 5 | 5507-231 | SCREW,TPS | 1 | $1.78 | |
| 6 | 0430-074 | VALVE,ISC | 1 | $252.95 | |
| 7 | 5507-233 | O-RING,ISC | 1 | $3.44 | |
| 8 | 5507-227 | BRACKET,MAP SENSOR | 1 | $13.73 | |
| 9 | 5507-117 | SCREW | 1 | $1.23 | |
| 10 | 0430-073 | SENSOR,MAP | 1 | $150.95 | |
| 11 | 5507-232 | O-RING,MAP SENSOR | 1 | $1.78 | |
| 12 | 5507-229 | PLATE,ISC | 1 | $2.88 | |
| 13 | 5507-235 | O-RING,BASE-THROTTLE BODY | 1 | $16.49 | |
| 14 | 5507-223 | COVER,THROTTLE HOUSING-EFI | 1 | $26.95 | |
| 15 | 5507-037 | SCREW(TOP COVER) | 1 | $0.95 | |
| 16 | 0570-230 | MANIFOLD,INTAKE-ASSEMBLY | 1 | $793.95 | |
| 17 | 0423-066 | CLAMP,HOS-WORM 50mmX9mm (40-60 NOMA) | 1 | $6.47 | |
| 18 | 0470-660 | BOOT,INTAKE MANIFOLD | 1 | $16.49 | |
| 19 | 0470-688 | INJECTOR,FUEL | 1 | $74.95 | |
| 20 | 0470-763 | RAIL,FUEL-H2 | 1 | $33.95 | |
| 21 | 0470-764 | RAIL,FUEL-H2 | 1 | $33.95 | |
| 22 | 0470-767 | O-RING,FUEL INJECTOR | 1 | $3.44 | |
| 23 | 0470-768 | SEAL-RING,FUEL INJECTOR | 1 | $6.20 | |
| 24 | 0570-140 | MANIFOLD,INTAKE-MACH | 1 | $156.95 | |
| 25 | 0570-156 | PLENUM,INTAKE-MACH | 1 | $122.95 | |
| 26 | 0423-371 | SCREW,MACH-TXSPH-M5X12 SEMS | 1 | $1.37 | |
| 27 | 0826-008 | SCREW, MACH-TSPH M6 X 1 X 20W/THREADLOC | 1 | $1.50 | |
| 28 | 0487-046 | CABLE,THROTTLE | 1 | $69.95 | |
| 29 | 0830-090 | O-RING, INTAKE MANIFOLD | 1 | $1.09 | |
| 30 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 |
