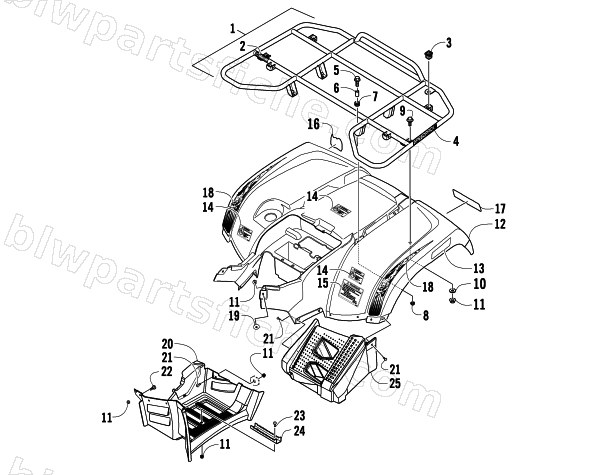

2010 Arctic Cat 1000 4X4 AUTOMATIC MUD PRO — REAR RACK, BODY PANEL, AND FOOTWELL ASSEMBLIES
2010 1000 4X4 AUTOMATIC MUD PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2516-317 | RACK,REAR-ASSEMBLY | 1 | $405.95 | |
| 2 | 0411-648 | DECAL,WARNING-REAR RACK (200 LB.) | 1 | $3.30 | |
| 3 | 0441-592 | BUSHING,RACK FRAME | 1 | $4.26 | |
| 4 | 0411-965 | DECAL,"SPEEDRACK"(MRP) | 1 | $3.30 | |
| 5 | 8410-830 | SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK | 1 | $1.09 | |
| 6 | 0423-669 | SPACER,STEEL | 1 | $1.37 | |
| 7 | 0423-465 | GROMMET,RUBBER-12.7X23.8125 | 1 | $3.16 | |
| 8 | 8432-802 | NUT,HEX-THK NYL M8X1.25 CL10 Z&Y | 1 | $0.68 | |
| 9 | 0423-654 | SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK | 1 | $1.37 | |
| 10 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 11 | 0423-540 | NUT,FLANGE-LOCK-M6 | 1 | $0.95 | |
| 12 | 2516-608 | FENDER, REAR S.D.WHITE H2 TRV-ASSY | 1 | $1,018.95 | |
| 13 | 1411-592 | REFLECTOR,REAR-RH | 1 | $5.37 | |
| 13 | 1411-593 | REFLECTOR,REAR-LH | 1 | $5.37 | |
| 14 | 1411-809 | DECAL,WARNING-PASSENGER | 1 | $3.30 | |
| 15 | 2411-143 | DECAL,TIRE PRESSURE (FIS) | 1 | $3.02 | |
| 16 | 2411-132 | DECAL,GRAPHIC-"MUD PRO"-RH/LH | 1 | $12.35 | |
| 17 | 1411-817 | DECAL,GRAPHIC FRONT/REAR(SILVER H2) | 1 | $24.77 | |
| 18 | 2411-130 | DECAL,GRAPHIC-REAR SIDE-1000 MP-RH | 1 | $23.39 | |
| 18 | 2411-131 | DECAL,GRAPHIC-REAR SIDE-1000 MP-LH | 1 | $12.35 | |
| 19 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 20 | 2506-856 | FOOTWELL,RH(TRV H2) | 1 | $156.95 | |
| 20 | 2506-857 | FOOTWELL,LH(TRV H2) | 1 | $156.95 | |
| 21 | 0423-419 | SCREW,MACH-TSTRH-M6-1.0 X 16 BLACK | 1 | $0.95 | |
| 22 | 8468-625 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 BLK | 1 | $0.68 | |
| 23 | 0423-355 | SCREW, SHOULDER-M6-1.0 X 18-BLK | 1 | $0.95 | |
| 24 | 5506-497 | FOOTPEG,BLACK | 1 | $16.49 | |
| 25 | 2416-326 | PANEL, FILLER-RH | 1 | $405.95 | |
| 25 | 2416-327 | PANEL, FILLER-LH | 1 | $405.95 |
