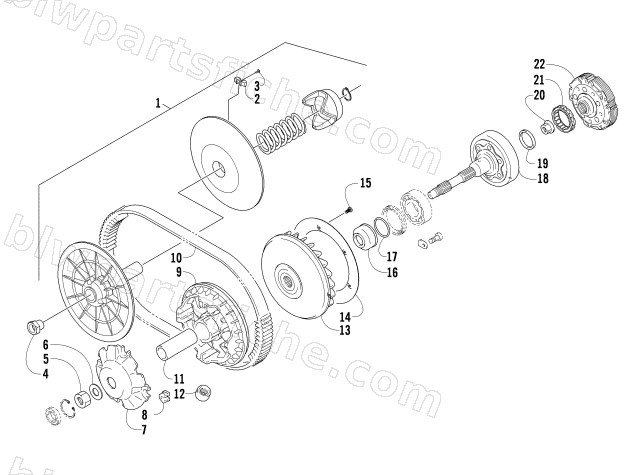

2010 Arctic Cat 700 H1 EFI 4X4 AUTOMATIC MUD PRO — TRANSMISSION ASSEMBLY
2010 700 H1 EFI 4X4 AUTOMATIC MUD PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0823-535 | PULLEY,DRIVEN-ASSY(LP3) | 1 | $737.95 | |
| 2 | 0823-176 | SHOE,CAM-DRIVEN PULLEY | 1 | $20.63 | |
| 3 | 0823-177 | SCREW,CAM SHOE | 1 | $2.06 | |
| 4 | 0823-178 | R/B 0823-457 | 1 | $18.95 | |
| 5 | 0827-010 | NUT,HEX COUNTERSUNK (M20x1.5) | 1 | $5.95 | |
| 6 | 0828-106 | WASHER, CLUTCH PLATE | 1 | $3.44 | |
| 7 | 0823-276 | PLATE,MOVABLE DRIVE-Z- | 1 | $26.95 | |
| 8 | 0823-010 | R/B 0823-277 | 1 | $6.95 | |
| 9 | 0823-273 | SHEAVE,MOVABLE DRIVE-ASM-Z- | 1 | $185.95 | |
| 10 | 0823-013 | BELT, DRIVE | 1 | $147.95 | |
| 11 | 0823-291 | SPACER,MOVEABLE DRIVE SHEAVE-93MM | 1 | $67.95 | |
| 12 | 0823-167 | ROLLER,MOVABLE DRIVE(BLUE)(PM 21G) | 1 | $5.51 | |
| 13 | 0823-156 | R/B 0823-272 | 1 | $236.95 | |
| 14 | 0823-131 | SHROUD,STAT SHEAVE-DRIVE | 1 | $52.95 | |
| 15 | 0623-914 | SCREW,SELF TAP THD LK-TSPNH 10-24X.375 | 1 | $0.26 | |
| 16 | 0823-015 | SPACER, FIXED DRIVE | 1 | $58.95 | |
| 17 | 0470-531 | O-RING,INTAKE MANIFOLD | 1 | $3.16 | |
| 18 | 0823-365 | R/B 0823-556 | 1 | $342.95 | |
| 19 | 0830-189 | SEAL,DRUM SHAFT | 1 | $10.97 | |
| 20 | 0827-011 | NUT,HF-CCW M18x1.5 | 1 | $4.54 | |
| 21 | 0823-018 | CLUTCH, ONE WAY ASM | 1 | $156.95 | |
| 22 | 0823-484 | CLUTCH CENTRIFICAL-6 PLATE-Z 2 | 1 | $243.95 |
