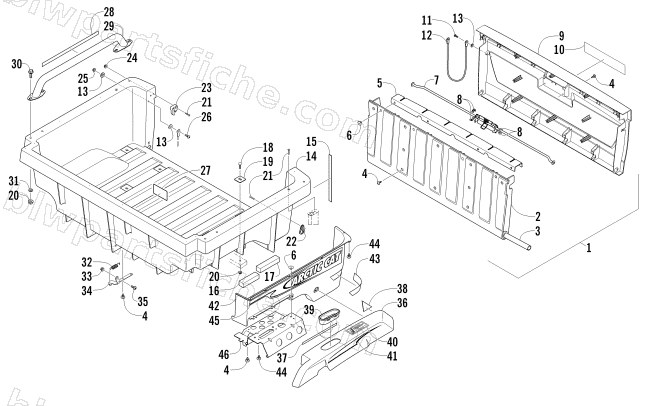

2010 Arctic Cat PROWLER 1000 XTZ 4X4 — CARGO BOX AND TAILGATE ASSEMBLY
2010 PROWLER 1000 XTZ 4X4
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2516-329 | TAILGATE ASSEMBLY-APPLE GREEN | 1 | $582.95 | |
| 1 | 2516-369 | TAILGATE,ASSEMBLY (C.A.RED) | 1 | $582.95 | |
| 2 | 2406-365 | PANEL,TAILGATE INNER | 1 | $140.95 | |
| 3 | 1406-927 | SHAFT,PIVOT-TAILGATE | 1 | $26.95 | |
| 4 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 5 | 1506-704 | BRACE,TAILGATE-BLACK | 1 | $58.95 | |
| 6 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 7 | 2506-056 | LATCH,TAILGATE-BLACK | 1 | $112.95 | |
| 8 | 1406-706 | BEARING,HANDLE | 1 | $2.06 | |
| 9 | 2516-208 | PANEL,TAILGATE OUTER-A GREEN MET (PTD) | 1 | $390.95 | |
| 9 | 2516-368 | PANEL,TAILGATE OUTER-C.A.RED-PTD | 1 | $405.95 | |
| 10 | 2411-005 | DECAL,GRAPHIC-RR BOX "ARCTIC CAT" | 1 | $33.95 | |
| 11 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 12 | 0487-045 | CABLE,TAILGATE | 1 | $17.87 | |
| 13 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 14 | 2516-335 | R/B 8506-265 | 1 | $357.95 | |
| 15 | 0417-006 | STRIP,FOAM .125 IN | 1 | $2.06 | |
| 16 | 0417-011 | FOAM,CARGO BOX(1.625 X 2 X 6.5) | 1 | $5.78 | |
| 17 | 0417-010 | FOAM,CARGO BOX (1.75 X 2 X 8) | 1 | $6.89 | |
| 18 | 0423-623 | BOLT,CRG-M8-1.25X30-BLK | 1 | $1.50 | |
| 19 | 1506-933 | PLATE,RETAINING-BLACK (MATTE) | 1 | $12.35 | |
| 20 | 8424-802 | NUT,HEX-FLG M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 21 | 8474-630 | SCREW,MACH-TSFH M6X1.0X30 CL8.8 BLK | 1 | $1.23 | |
| 22 | 1506-539 | BRACKET,TAILGATE-BLACK | 1 | $20.63 | |
| 23 | 2506-664 | STRIKER,TAILGATE-RH-COATED | 1 | $17.87 | |
| 23 | 2506-665 | STRIKER,TAILGATE-LH-COATED | 1 | $17.87 | |
| 24 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 25 | 0624-250 | NUT,LOCK-NSL M6-1.0 SS | 1 | $0.68 | |
| 26 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 27 | 1411-119 | DECAL,WARNING-CARGO (600#) | 1 | $16.49 | |
| 28 | 2411-070 | DECAL,GRAPHIC-BOX RAIL "PROWLER" (AGM) | 1 | $10.97 | |
| 28 | 2411-118 | DECAL,GRAPHIC-BOX RAIL "PROWLER" (CAR) | 1 | $4.95 | |
| 29 | 2516-330 | BOX,RAIL-BLACK-RH | 1 | $64.95 | |
| 29 | 2516-241 | BOX RAIL-BLACK-LH | 1 | $64.95 | |
| 30 | 8410-832 | SCREW,CAP-HFH M8X1.25X30 CL8.8 RED LP | 1 | $1.50 | |
| 31 | 0423-907 | WASHER,FORMED | 1 | $13.73 | |
| 32 | 2416-086 | SPRING,BOX RELEASE | 1 | $5.51 | |
| 33 | 0423-540 | NUT,FLANGE-LOCK-M6 | 1 | $0.95 | |
| 34 | 2516-178 | BRACKET,BOX LATCH SPRING-PAINTED | 1 | $20.63 | |
| 35 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 36 | 2516-188 | FENDER,RR UPPER-RH-A GREEN METALLIC-ASSY | 1 | $188.95 | |
| 36 | 2516-189 | FENDER,RR UPPER-LH-A GREEN METALLIC-ASSY | 1 | $188.95 | |
| 36 | 2516-362 | FENDER,RR UPPER-RH-C.A. RED-ASSY | 1 | $169.95 | |
| 36 | 2516-363 | FENDER,RR UPPER-LH-C.A. RED-ASSY | 1 | $169.95 | |
| 37 | 0417-007 | STRIP,FOAM .125 IN | 1 | $9.59 | |
| 38 | 0417-008 | PAD,FOAM .125 IN | 1 | $1.23 | |
| 39 | 2516-037 | RING,TRIM-FENDER | 1 | $5.92 | |
| 40 | 1411-120 | DECAL,WARNING-PINCH POINT | 1 | $4.95 | |
| 41 | 2411-066 | DECAL,GRAPHIC RR FENDER-BACK-RH (AGM) | 1 | $26.95 | |
| 41 | 2411-067 | DECAL,GRAPHIC RR FENDER-BACK-LH (AGM) | 1 | $26.95 | |
| 41 | 2411-114 | DECAL,GRAPHIC RR FENDER-BACK-RH (CAR) | 1 | $13.73 | |
| 41 | 2411-115 | DECAL,GRAPHIC RR FENDER-BACK-LH (CAR) | 1 | $13.73 | |
| 42 | 2516-204 | PANEL,BOX-RH-APPLE GREEN METALLIC (PTD) | 1 | $212.95 | |
| 42 | 2516-205 | PANEL,BOX-LH-APPLE GREEN METALLIC (PTD) | 1 | $212.95 | |
| 42 | 2516-366 | PANEL,BOX-RH-C.A. RED (PAINTED) | 1 | $244.95 | |
| 42 | 2516-367 | PANEL,BOX-LH-C.A. RED (PAINTED) | 1 | $244.95 | |
| 43 | 1411-128 | REFLECTOR,RH-REAR | 1 | $13.73 | |
| 43 | 1411-129 | REFLECTOR,LH-REAR | 1 | $13.73 | |
| 44 | 0423-342 | SCREW,SELF TAPPING-.1875 X .75 | 1 | $0.26 | |
| 45 | 2411-064 | DECAL,GRAPHIC-BOX SIDE-RH (AGM) | 1 | $47.95 | |
| 45 | 2411-065 | DECAL,GRAPHIC-BOX SIDE-LH (AGM) | 1 | $47.95 | |
| 45 | 2411-112 | DECAL,GRAPHIC-BOX SIDE-RH (CAR) | 1 | $50.95 | |
| 45 | 2411-113 | DECAL,GRAPHIC-BOX SIDE-LH (CAR) | 1 | $50.95 | |
| 46 | 1506-776 | BRACKET,FENDER SUPPORT-RH BLACK | 1 | $114.95 | |
| 46 | 2506-927 | BRACKET,FENDER SUPPORT-LH-BLACK | 1 | $108.95 |
