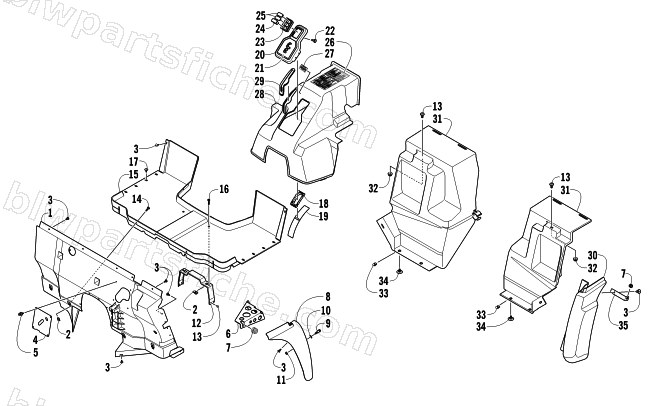

2010 Arctic Cat PROWLER 550 XT 4X4 — CONSOLE AND FLOOR PANEL ASSEMBLY
2010 PROWLER 550 XT 4X4
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2416-169 | PANEL,FENDER-INNER | 1 | $240.95 | |
| 2 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 3 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 4 | 2406-635 | PANEL,SPLASH-INNER FENDER | 1 | $10.97 | |
| 5 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 6 | 2506-066 | BRACKET,SUPPORT-RH-PTD BLK | 1 | $27.95 | |
| 6 | 2506-067 | BRACKET,SUPPORT-LH-PTD BLK | 1 | $27.95 | |
| 7 | 0423-447 | GROMMET,GAUGE MOUNT | 1 | $2.19 | |
| 8 | 1406-730 | FENDER,FRONT RH MARSH GREEN | 1 | $50.95 | |
| 8 | 1406-731 | FENDER,FRONT LH MARSH GREEN | 1 | $50.95 | |
| 8 | 1406-792 | FENDER,FRONT-RH-RED | 1 | $84.95 | |
| 8 | 1406-791 | FENDER,FRONT-LH-RED | 1 | $84.95 | |
| 8 | 1406-798 | FENDER,FRONT-RH-LIME GREEN | 1 | $50.95 | |
| 8 | 1406-797 | FENDER,FRONT-LH-LIME GREEN | 1 | $48.95 | |
| 9 | 0623-855 | SCREW, HEX,DOME HEAD SHOULDER-1/4-20X.50 | 1 | $13.73 | |
| 10 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 11 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 12 | 2516-313 | BRACKET,FLOOR SUPPORT-PAINTED | 1 | $42.95 | |
| 13 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 14 | 8468-625 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 BLK | 1 | $0.68 | |
| 15 | 2416-085 | R/B 5406-460 | 1 | $539.95 | |
| 16 | 8468-670 | SCREW,MACH-TSPNH M6X1.0X70 CL8.8 BLK | 1 | $3.02 | |
| 17 | 0423-545 | SCREW,BODY-SELF TAP #12 X 3/4 A Z&B | 1 | $1.09 | |
| 18 | 1402-793 | GATE,SHIFT SLIDE | 1 | $8.21 | |
| 19 | 1402-794 | SHIFT SLIDE | 1 | $13.73 | |
| 20 | 1502-520 | GATE,SHIFT-W/DECAL | 1 | $58.95 | |
| 21 | 1411-985 | DECAL,SHIFT GATE | 1 | $20.63 | |
| 22 | 0423-342 | SCREW,SELF TAPPING-.1875 X .75 | 1 | $0.26 | |
| 23 | 0409-069 | PANEL,SWITCH MOUNT | 1 | $20.63 | |
| 24 | 0409-071 | SWITCH,REVERSE OVERRIDE | 1 | $47.95 | |
| 25 | 0409-070 | PLUG,SWITCH HOLE | 1 | $3.57 | |
| 26 | 2411-095 | DECAL,WARNING-CONSOLE | 1 | $23.39 | |
| 27 | 2411-094 | DECAL, BRAKE RELEASE | 1 | $4.95 | |
| 28 | 2406-952 | CONSOLE,CENTER-PARK BRAKE (XT) | 1 | $145.95 | |
| 29 | 2406-960 | BOOT,PARK BRAKE | 1 | $30.95 | |
| 30 | 2406-870 | FENDER,REAR LOWER-RH-MARSH GREEN | 1 | $48.95 | |
| 30 | 2406-871 | FENDER,REAR LOWER-LH-MARSH GREEN | 1 | $48.95 | |
| 30 | 2406-868 | FENDER,REAR LOWER-RH-RED | 1 | $48.95 | |
| 30 | 2406-869 | FENDER,REAR LOWER-LH-RED | 1 | $48.95 | |
| 30 | 2406-872 | FENDER,REAR LOWER-RH-LIME GREEN | 1 | $48.95 | |
| 30 | 2406-873 | FENDER,REAR LOWER-LH-LIME GREEN | 1 | $48.95 | |
| 31 | 2416-270 | PANEL,SPLASH-REAR-RH | 1 | $66.95 | |
| 31 | 2416-271 | PANEL,SPLASH-REAR-LH | 1 | $50.95 | |
| 32 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 33 | 0423-466 | CLIP,U-TYPE-TINNERMAN-(D1787-10-4) | 1 | $1.92 | |
| 34 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 35 | 2516-326 | BRACKET,LOWER FENDER SUPPORT-BLACK | 1 | $13.73 |
