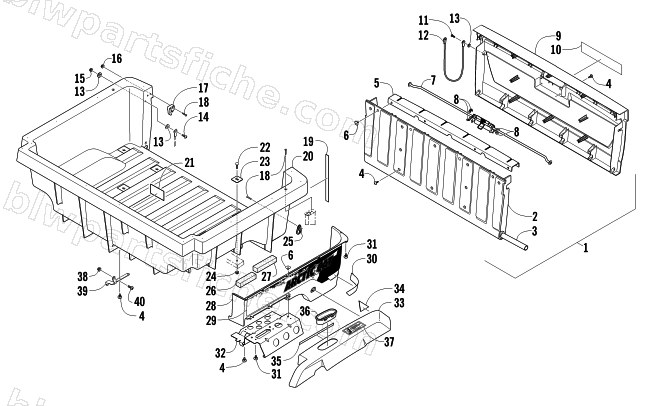

2011 Arctic Cat PROWLER 1000 H2 EFI XTZ — CARGO BOX AND TAILGATE ASSEMBLY
2011 PROWLER 1000 H2 EFI XTZ
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2506-205 | TAILGATE ASSEMBLY - BLACK | 1 | $357.95 | |
| 2 | 2406-365 | PANEL,TAILGATE INNER | 1 | $140.95 | |
| 3 | 1406-927 | SHAFT,PIVOT-TAILGATE | 1 | $26.95 | |
| 4 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 5 | 1506-704 | BRACE,TAILGATE-BLACK | 1 | $58.95 | |
| 6 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 7 | 2506-056 | LATCH,TAILGATE-BLACK | 1 | $112.95 | |
| 8 | 1406-706 | BEARING,HANDLE | 1 | $2.06 | |
| 9 | 2406-369 | PANEL,TAILGATE OUTER BLACK | 1 | $180.95 | |
| 10 | 2411-457 | DECAL, TAILGATE-N BLUE | 1 | $66.95 | |
| 10 | 2411-449 | DECAL,TAILGATE SD WHITE | 1 | $66.95 | |
| 11 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 12 | 0487-045 | CABLE,TAILGATE | 1 | $17.87 | |
| 13 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 14 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 15 | 0624-250 | NUT,LOCK-NSL M6-1.0 SS | 1 | $0.68 | |
| 16 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 17 | 2506-664 | STRIKER,TAILGATE-RH-COATED | 1 | $17.87 | |
| 17 | 2506-665 | STRIKER,TAILGATE-LH-COATED | 1 | $17.87 | |
| 18 | 8474-630 | SCREW,MACH-TSFH M6X1.0X30 CL8.8 BLK | 1 | $1.23 | |
| 19 | 0417-006 | STRIP,FOAM .125 IN | 1 | $2.06 | |
| 20 | 2406-916 | BOX,REAR CARGO | 1 | $806.95 | |
| 21 | 1411-119 | DECAL,WARNING-CARGO (600#) | 1 | $16.49 | |
| 22 | 0423-623 | BOLT,CRG-M8-1.25X30-BLK | 1 | $1.50 | |
| 23 | 1506-933 | PLATE,RETAINING-BLACK (MATTE) | 1 | $12.35 | |
| 24 | 8424-802 | NUT,HEX-FLG M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 25 | 1506-539 | BRACKET,TAILGATE-BLACK | 1 | $20.63 | |
| 26 | 0417-011 | FOAM,CARGO BOX(1.625 X 2 X 6.5) | 1 | $5.78 | |
| 27 | 0417-010 | FOAM,CARGO BOX (1.75 X 2 X 8) | 1 | $6.89 | |
| 28 | 1406-762 | PANEL,BOX-RIGHT-BLACK | 1 | $58.95 | |
| 28 | 1406-761 | PANEL,BOX-LEFT-BLACK | 1 | $58.95 | |
| 29 | 2411-462 | DECAL, BOX SIDE-N BLUE-RH | 1 | $66.95 | |
| 29 | 2411-463 | DECAL, BOX SIDE-N BLUE-LH | 1 | $66.95 | |
| 29 | 2411-454 | DECAL, BOX SIDE-SD WHITE-RH | 1 | $66.95 | |
| 29 | 2411-455 | DECAL, BOX SIDE-SD WHITE-LH | 1 | $66.95 | |
| 30 | 1411-128 | REFLECTOR,RH-REAR | 1 | $13.73 | |
| 30 | 1411-129 | REFLECTOR,LH-REAR | 1 | $13.73 | |
| 31 | 0423-342 | SCREW,SELF TAPPING-.1875 X .75 | 1 | $0.26 | |
| 32 | 1506-776 | BRACKET,FENDER SUPPORT-RH BLACK | 1 | $114.95 | |
| 32 | 2506-927 | BRACKET,FENDER SUPPORT-LH-BLACK | 1 | $108.95 | |
| 33 | 4506-064 | FENDER,REAR UPR RH-N.BLUE-ASSY | 1 | $188.95 | |
| 33 | 4506-065 | FENDER,REAR UPR LH-N.BLUE-ASSY | 1 | $188.95 | |
| 33 | 4506-108 | FENDER,REAR UPR RH-S.D.WHITE-ASSY | 1 | $188.95 | |
| 33 | 4506-109 | FENDER,REAR UPR LH-S.D.WHITE-ASSY | 1 | $188.95 | |
| 34 | 0417-008 | PAD,FOAM .125 IN | 1 | $1.23 | |
| 35 | 0417-007 | STRIP,FOAM .125 IN | 1 | $9.59 | |
| 36 | 2516-037 | RING,TRIM-FENDER | 1 | $5.92 | |
| 37 | 1411-120 | DECAL,WARNING-PINCH POINT | 1 | $4.95 | |
| 38 | 0423-540 | NUT,FLANGE-LOCK-M6 | 1 | $0.95 | |
| 39 | 2516-178 | BRACKET,BOX LATCH SPRING-PAINTED | 1 | $20.63 | |
| 40 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 |
