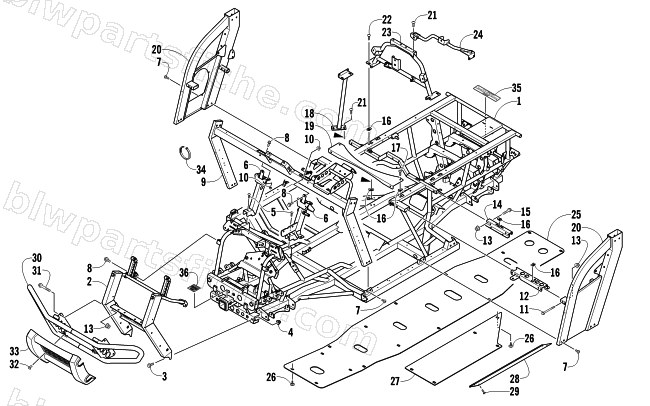

2011 Arctic Cat PROWLER 700 HDX — FRAME AND RELATED PARTS
2011 PROWLER 700 HDX
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 4506-567 | FRAME, HDX - PTD BLK | 1 | $3,067.95 | |
| 2 | 2516-556 | BUMPER,XTZ-PTD BLK | 1 | $324.95 | |
| 3 | 8409-020 | SCREW,CAP-HFH M10X1.25X20 CL10.9 Z&Y | 1 | $0.54 | |
| 4 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 5 | 8476-820 | SCREW,MACH-TSTRH M8X1.25X20 Z&Y | 1 | $0.95 | |
| 6 | 0505-688 | BRKT,STEERING SUPPORT-PTD BLACK | 1 | $114.95 | |
| 6 | 1502-790 | BRACKET,STEERING SUPPORT-PTD BLK | 1 | $120.95 | |
| 7 | 0423-817 | SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK | 1 | $1.50 | |
| 8 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 9 | 0505-652 | STEERING SUPPORT-PTD BLK | 1 | $468.95 | |
| 10 | 8424-802 | NUT,HEX-FLG M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 11 | 8408-870 | SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y | 1 | $2.61 | |
| 12 | 1506-844 | BRACKET,SEAT-SUPPORT-FRONT-RH-PTD BLK | 1 | $62.95 | |
| 12 | 1506-845 | BRACKET,SEAT-SUPPORT-FRONT-LH-PTD BLK | 1 | $64.95 | |
| 13 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 14 | 1506-842 | BRACKET,SEAT-SUPPORT-REAR-PAINTED BLK | 1 | $23.39 | |
| 15 | 8408-850 | SCREW,CAP-HFH M8X1.25X50 CL8.8 Z&Y | 1 | $1.09 | |
| 16 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 17 | 8477-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&BLK | 1 | $0.54 | |
| 18 | 2516-777 | TUBE,SUPPRT-PTD BLK | 1 | $37.95 | |
| 19 | 2516-775 | BRKT,FRONT SEAT-PTD BLK | 1 | $37.95 | |
| 20 | 2516-102 | SUPPORT,OVERHEAD-RH-PTD | 1 | $324.95 | |
| 20 | 2516-103 | SUPPORT,OVERHEAD-LH-PTD | 1 | $324.95 | |
| 21 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 22 | 8468-616 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 BLK | 1 | $0.68 | |
| 23 | 2516-780 | CANOPY SUPPRT-PTD BLK | 1 | $187.95 | |
| 24 | 2516-844 | SEAT SUPPORT-RH-PTD BLK | 1 | $58.95 | |
| 24 | 2516-845 | SEAT SUPPORT-LH-PTD BLK | 1 | $58.95 | |
| 26 | 0423-545 | SCREW,BODY-SELF TAP #12 X 3/4 A Z&B | 1 | $1.09 | |
| 27 | 2416-453 | SKID PLATE,SIDE | 1 | $50.95 | |
| 28 | 2506-612 | PLATE,SKID-SIDE-BLACK | 1 | $96.95 | |
| 29 | 0423-849 | SCREW,SELFTAP-THFT STS12-24 X 3/4 AB Z&B | 1 | $0.95 | |
| 30 | 2506-779 | BUMPER,PUSH-PAINTED (BLACK) | 1 | $208.95 | |
| 31 | 8408-860 | SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y | 1 | $1.37 | |
| 32 | 8477-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&BLK | 1 | $0.68 | |
| 33 | 2406-713 | FASCIA,BUMPER-FRONT | 1 | $51.95 | |
| 34 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 35 | 2411-234 | DECAL,WARNING-TOWING RR | 1 | $10.97 | |
| 36 | 1411-122 | DECAL,WARNING-TOWING FR | 1 | $5.65 |
