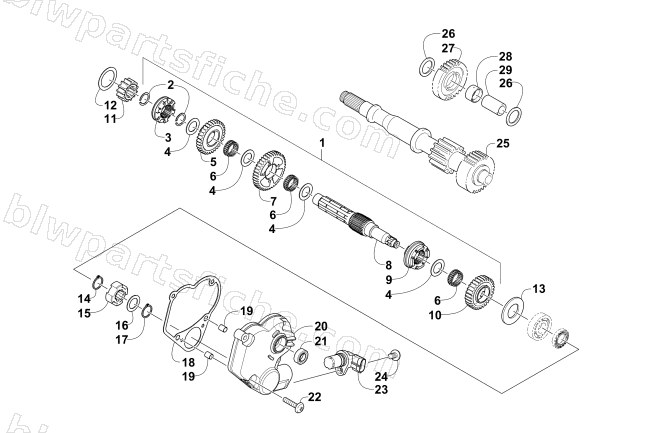

2011 Arctic Cat TRV 1000s CRUISER — SECONDARY TRANSMISSION ASSEMBLY (ENGINE SERIAL NO. 40010070 and Up)
2011 TRV 1000s CRUISER
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0822-124 | R/B 0822-144 | 1 | $1,405.95 | |
| 2 | 0831-085 | CIRLCLIP,CE-SHAFT-EXTERNAL | 1 | $5.78 | |
| 3 | 0822-120 | DOG,SLIDING-REVERSE SD | 1 | $102.95 | |
| 4 | 0822-121 | SHIM,DRIVE GEAR SPACER | 1 | $17.87 | |
| 5 | 0822-119 | GEAR,REVERSE-DRIVEN-32T | 1 | $156.95 | |
| 6 | 0832-082 | BEARING,ROLLER NEEDLE-25X30X13 | 1 | $42.95 | |
| 7 | 0822-114 | GEAR,DRIVEN-LOW-40T | 1 | $150.95 | |
| 8 | 0822-113 | COUNTERSHAFT-SD | 1 | $331.95 | |
| 9 | 0822-116 | DOG,SLIDING-FORWARD SD | 1 | $180.95 | |
| 10 | 0822-115 | GEAR,DRIVEN-HIGH-30T | 1 | $129.95 | |
| 11 | 0822-125 | GEAR,SPUR-13T-13T 20 DEGREES PA | 1 | $85.95 | |
| 12 | 0828-019 | WASHER,THRUST, SECONDARY TRANSMISSION | 1 | $8.21 | |
| 13 | 0828-011 | WASHER, STEEL 20 x 40 x 1 | 1 | $6.75 | |
| 14 | 0831-040 | RING, EXTERNAL RETAINING - DSH-17 | 1 | $0.40 | |
| 15 | 0822-050 | TRIGGER, SPEEDO SENSOR | 1 | $16.49 | |
| 16 | 0828-069 | WASHER, THRUST | 1 | $1.37 | |
| 17 | 0831-039 | RING,EXTERNAL RETAINING - DSH-13 | 1 | $0.26 | |
| 18 | 0830-194 | GASKET,SHIFT-SPEEDO | 1 | $4.54 | |
| 19 | 0829-062 | DOWEL,SLEEVE-OD8 X L7 | 1 | $1.50 | |
| 20 | 0806-105 | COVER,SHIFT-SPEEDO | 1 | $71.95 | |
| 21 | 0830-044 | SEAL, SUB-GEAR SHIFT | 1 | $4.54 | |
| 22 | 8468-630 | SCREW,MACH-TSPNH M6X1.0X30 CL8.8 BLK | 1 | $0.68 | |
| 23 | 0430-091 | SENSOR,SPEEDO- MX | 1 | $49.95 | |
| 24 | 8468-620 | SCREW,MACH-TSPNH M6X1.0X20 CL8.8 BLK | 1 | $0.68 | |
| 25 | 0822-001 | DRIVESHAFT | 1 | $324.95 | |
| 26 | 0828-016 | WASHER,THRUST, SECONDARY TRANSMISSION | 1 | $5.51 | |
| 27 | 0822-011 | GEAR, REVERSE IDLE | 1 | $84.95 | |
| 28 | 0822-012 | BUSHING, REVERSE IDLE GEAR | 1 | $30.95 | |
| 29 | 0822-015 | SHAFT, REVERSE IDLE | 1 | $30.95 |
