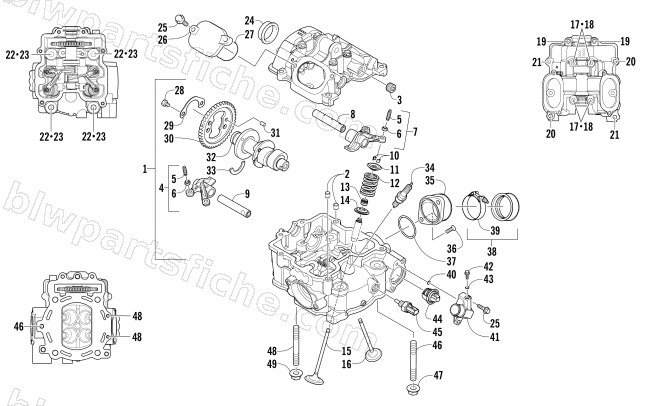

2011 Arctic Cat TRV 700s H1 EFI — CYLINDER HEAD AND CAMSHAFT/VALVE ASSEMBLY (ENGINE SERIAL NO. 0309070 AND UP)
2011 TRV 700s H1 EFI
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0808-226 | HEAD,CYLINDER-FINAL ASSY | 1 | $696.95 | |
| 2 | 0829-062 | DOWEL,SLEEVE-OD8 X L7 | 1 | $1.50 | |
| 3 | 0831-083 | PLUG,M14X1.5X14 | 1 | $1.95 | |
| 4 | 0809-237 | R/B 0809-319 | 1 | $248.95 | |
| 5 | 0809-240 | SCREW,LASH ADJUSTMENT | 1 | $0.26 | |
| 6 | 0827-059 | NUT,HEX M5X0.5 | 1 | $0.26 | |
| 7 | 0809-234 | R/B 0809-318 | 1 | $248.95 | |
| 8 | 0809-241 | SHAFT,ROCKER ARM-INTAKE | 1 | $24.77 | |
| 9 | 0809-242 | SHAFT,ROCKER ARM-EXHAUST | 1 | $24.77 | |
| 10 | 0809-233 | KEEPER,VALVE | 1 | $2.61 | |
| 11 | 0809-232 | RETAINER,UPPER,SPRING | 1 | $16.49 | |
| 12 | 0809-231 | SPRING,VALVE | 1 | $5.92 | |
| 13 | 0830-186 | SEAL,VALVE STEM | 1 | $10.97 | |
| 14 | 0809-230 | SEAT,VALVE SPRING | 1 | $4.26 | |
| 15 | 0809-228 | VALVE,INTAKE-31.6MM | 1 | $32.95 | |
| 16 | 0809-229 | VALVE,EXHAUST-27.9MM | 1 | $64.95 | |
| 17 | 0826-149 | SCREW,CAP HFH M6X1X55 | 1 | $13.73 | |
| 18 | 0830-155 | SEAL,FASTENER | 1 | $3.16 | |
| 19 | 0826-002 | SCREW,CAP HFH M6 x 1 x 30 | 1 | $1.50 | |
| 20 | 0826-005 | SCREW,CAP HFH M6 x 1 x 35 | 1 | $2.33 | |
| 21 | 0826-006 | SCREW,CAP HFH M6 x 1 x 25 | 1 | $0.95 | |
| 22 | 0808-037 | R/B 0808-259 | 1 | $22.95 | |
| 23 | 0830-147 | WASHER,STEEL,10X22X2.3 | 1 | $0.95 | |
| 24 | 0808-077 | PLUG,CYLINDER HEAD | 1 | $12.35 | |
| 25 | 0826-007 | SCREW,CAP HFH M6 x 1 x 20 | 1 | $1.09 | |
| 26 | 0808-003 | CAP, VALVE INSPECTION | 1 | $13.73 | |
| 27 | 0830-004 | O-RING, INSPECTION CAP | 1 | $3.71 | |
| 28 | 0826-034 | SCREW,CAP HH-M6-1x10.5 W/THD LOCK | 1 | $0.68 | |
| 29 | 0828-004 | WASHER,LOCK CAMSHAFT | 1 | $3.02 | |
| 30 | 0809-212 | CAM SPROCKET | 1 | $38.95 | |
| 31 | 0829-049 | PIN,SOLID DOWEL-M5X8 | 1 | $1.37 | |
| 32 | 0809-245 | R/B 0809-357 | 1 | $389.95 | |
| 33 | 0809-003 | PLATE,CAM RETAINER | 1 | $15.11 | |
| 34 | 0217-799 | SPARK PLUG, CPR8E | 1 | $10.97 | |
| 35 | 0470-668 | FLANGE,INTAKE MANIFOLD-CAST | 1 | $30.95 | |
| 36 | 0826-008 | SCREW, MACH-TSPH M6 X 1 X 20W/THREADLOC | 1 | $1.50 | |
| 37 | 0830-090 | O-RING, INTAKE MANIFOLD | 1 | $1.09 | |
| 38 | 0437-069 | KIT,SERVICE- INTAKE BOOT W/ CLAMP | 1 | $20.63 | |
| 39 | 1423-041 | CLAMP,MANIFOLD-T-BOLT | 1 | $20.63 | |
| 40 | 0830-168 | ORING,7.6454 ID X 1.778 CS | 1 | $1.09 | |
| 41 | 0808-208 | COVER,THERMOSTAT W/BYPASS-ASSY | 1 | $50.95 | |
| 42 | 8408-512 | SCREW,CAP-HFH M5X0.8X12 CL8.8 Z&Y | 1 | $3.02 | |
| 43 | 0423-182 | O-RING,-008 (3/16X5/16X1/16) | 1 | $1.23 | |
| 44 | 0808-078 | THERMOSTAT (65 DEG) | 1 | $37.95 | |
| 45 | 0808-124 | SENSOR,WATER TEMP.-ASSY | 1 | $26.95 | |
| 46 | 0827-031 | STUD, M8 x 1.25 x 80 | 1 | $5.78 | |
| 47 | 8424-804 | NUT,HEX-FLG M8X1.25 CL8 RIE SIL | 1 | $0.95 | |
| 48 | 0827-054 | STUD,M6 X 1.0 X 76 | 1 | $5.51 | |
| 49 | 8424-604 | NUT,HEX-FLG M6X1.0 CL8 RIE SIL | 1 | $0.54 |
