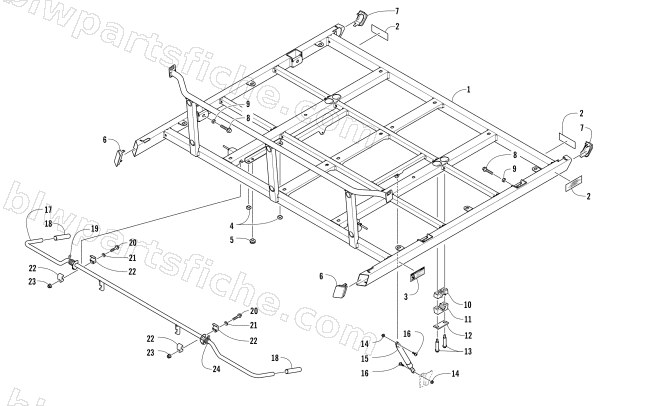

TILT FRAME ASSEMBLY
2013 PROWLER 700 HDX
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2516-712 | FRAME,FLATBED-PTD BLACK | 1 | $1,048.95 | |
| 2 | 2411-182 | DECAL,REFLECTOR-REAR-HDX | 1 | $6.34 | |
| 3 | 1411-120 | DECAL,WARNING-PINCH POINT | 1 | $4.95 | |
| 4 | 0406-877 | BUMPER,SEAT | 1 | $3.57 | |
| 5 | 1423-057 | BUMPER,CARGO BOX-HDX | 1 | $10.97 | |
| 6 | 2416-366 | CAP, FRONT - RH | 1 | $27.95 | |
| 6 | 2416-367 | CAP, FRONT - LH | 1 | $27.95 | |
| 7 | 2416-364 | CAP, REAR - RH | 1 | $27.95 | |
| 7 | 2416-365 | CAP, REAR - LH | 1 | $27.95 | |
| 8 | 1423-012 | SCREW,HFH M10X1.25X50 FUL JIS C10.9 Z&Y | 1 | $3.30 | |
| 9 | 8420-002 | NUT,HEX - M10 X 1.25 CL8 Z&Y | 1 | $0.68 | |
| 10 | 0405-139 | HOUSING,UPPER | 1 | $6.47 | |
| 11 | 0405-138 | HOUSING,LOWER | 1 | $10.97 | |
| 12 | 0405-166 | CAP, HOUSING-BLACK | 1 | $37.95 | |
| 13 | 0423-505 | SCREW,SHOULDER-M8-1.25X45 | 1 | $1.78 | |
| 14 | 0623-056 | NUT,LOCK M6X1 | 1 | $0.40 | |
| 15 | 2506-194 | SUPPORT,LIFT | 1 | $69.95 | |
| 16 | 0423-356 | SCREW, SHOULDER-M6-1.0 X 22 RIE BLK | 1 | $0.95 | |
| 17 | 2516-724 | LATCH,TILT-PTD BLACK | 1 | $122.95 | |
| 18 | 1406-736 | GRIP, LATCH ROD | 1 | $3.71 | |
| 19 | 2416-404 | SPRING,LATCH-RH | 1 | $13.73 | |
| 20 | 8408-845 | SCREW,CAP-HFH M8X1.25X45 CL8.8 Z&Y | 1 | $1.09 | |
| 21 | 0423-087 | WASHER,5/16 X 1 1/8-1/16 -Z&Y | 1 | $0.40 | |
| 22 | 1406-674 | BUSHING,PIVOT | 1 | $4.82 | |
| 23 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 24 | 2416-405 | SPRING,LATCH-LH | 1 | $13.73 |
