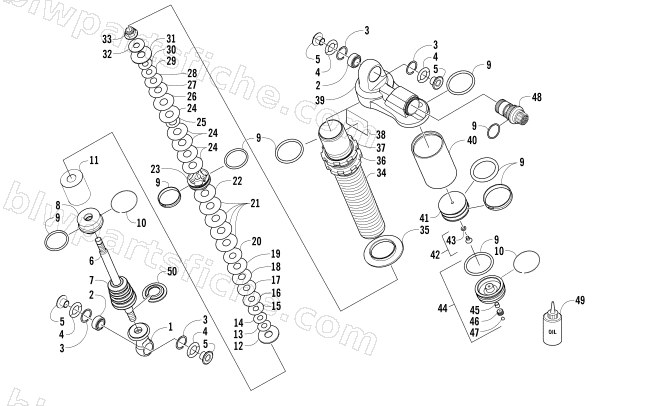

2013 Arctic Cat WILDCAT 1000 LTD LATE BUILD — FRONT SUSPENSION SHOCK ABSORBER
2013 WILDCAT 1000 LTD LATE BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 0403-343 | SHOCK,FRONT (FOX) | 1 | $729.95 | |
| 1 | 0403-367 | EYELET,SHOCK-5/8-18 UNF X 2.10 LG | 1 | $54.95 | |
| 2 | 1604-664 | BEARING,SPHERICAL | 1 | $46.95 | |
| 3 | 3604-147 | RETAINING RING,INTERNAL SPIRAL | 1 | $16.49 | |
| 4 | 0403-349 | O-RING,SHOCK SPACER | 1 | $2.95 | |
| 5 | 0403-347 | SPACER,FRONT SHOCK MOUNT | 1 | $18.95 | |
| 6 | 0403-370 | SHAFT,CHROME-.620 OD X 13.90" TLG | 1 | $82.95 | |
| 7 | 0403-361 | BUMPER,.620 SHAFT X 2.350" TLG | 1 | $31.95 | |
| 8 | 0403-379 | BEARING,CAP ASSY-1.834 BORE X .620 SHAFT | 1 | $129.95 | |
| 9 | 0403-393 | SHOCK, SEAL REBUILD KIT-FOX | 1 | $94.95 | |
| 10 | 0604-992 | RETAINER, .062X1.850 ID ENDCAP | 1 | $6.06 | |
| 11 | 0403-371 | SPACER,SHAFT-.630 ID X 1.500 OD X 1.500 | 1 | $18.95 | |
| 12 | 2604-449 | WASHER, TOPOUT-1.570OD X .500ID X .128TH | 1 | $13.73 | |
| 13 | 0403-382 | VALVE, .900 OD X .504 ID X .012 TH | 1 | $12.95 | |
| 14 | 2604-481 | VALVE,.950 OD X .504 ID X .012 TH | 1 | $6.95 | |
| 15 | 2604-487 | VALVE,1.100 OD X .504 ID X .012 TH | 1 | $6.95 | |
| 16 | 2604-687 | VALVE,1.250 OD X .504 ID X .012 TH | 1 | $12.35 | |
| 17 | 2604-493 | VALVE,1.350 OD X .504 ID X .012 TH | 1 | $12.95 | |
| 18 | 2604-498 | VALVE,1.425 OD X .504 ID X .012 TH | 1 | $12.95 | |
| 19 | 2604-503 | VALVE,1.600 OD X .504 ID X .012 TH | 1 | $12.95 | |
| 20 | 0403-381 | VALVE,1.250 OD X .504 ID X .004 TH | 1 | $12.95 | |
| 21 | 2604-501 | VALVE,1.600 OD X .504 ID X .008 TH | 1 | $12.95 | |
| 22 | 0403-385 | VALVE,DB 1.600 OD X .504 ID X .006 TH | 1 | $13.95 | |
| 23 | 0403-394 | PISTON,DAMPING-4PORT-1.834" BORE FOX | 1 | $66.95 | |
| 24 | 2604-496 | VALVE,1.425 OD X .504 ID X .008 TH | 1 | $12.95 | |
| 25 | 0403-384 | VALVE, .750 OD X .504 ID X .008 TH | 1 | $12.95 | |
| 26 | 2604-491 | VALVE,1.350 OD X .504 ID X .008 TH | 1 | $12.95 | |
| 27 | 2604-685 | VALVE,1.250 OD X .504 ID X .008 TH | 1 | $12.35 | |
| 28 | 2604-485 | VALVE,1.100 OD X .504 ID X .008 TH | 1 | $6.95 | |
| 29 | 2604-479 | VALVE,.950 OD X .504 ID X .008 TH | 1 | $6.95 | |
| 30 | 2604-473 | VALVE,.800 OD X .504 ID X .008 TH | 1 | $6.95 | |
| 31 | 0403-383 | WASHER,TOP OUT-1.230 X .504 X.082 | 1 | $12.95 | |
| 32 | 3604-184 | WASHER,BACKUP-.750 OD X .503 ID X .100TH | 1 | $13.95 | |
| 33 | 0403-362 | NUT,CENTER LOCK-1/2-20 GR A | 1 | $2.95 | |
| 34 | 0403-366 | BODY,SHOCK-1.834 BORE X 13.100 TLG | 1 | $206.95 | |
| 35 | 0403-352 | ADAPTER,SPRING | 1 | $28.95 | |
| 36 | 0403-350 | NUT,PRELOAD-SHOCK | 1 | $25.95 | |
| 37 | 0403-348 | NUT,PRELOAD JAM-SHOCK | 1 | $25.95 | |
| 38 | 0403-363 | DECAL,FOX PODIUM | 1 | $13.73 | |
| 39 | 0403-376 | BODY,CAP-ASSY-PIGBACK-1.834BORE X.998 | 1 | $195.95 | |
| 40 | 0403-369 | RESERVOIR,1.834 BORE X 6.00 TLG | 1 | $117.95 | |
| 41 | 0403-377 | PISTON,FLOATING-ASSY-1.834 BORE | 1 | $122.95 | |
| 42 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 44 | 2603-525 | END CAP,RESERVOIR-ASSY 1.834 BORE | 1 | $76.95 | |
| 45 | 1604-428 | PLUG, RUBBER - VALVE | 1 | $13.73 | |
| 46 | 2603-338 | SCREW,SET-3/8-24 X .25" | 1 | $15.11 | |
| 47 | 2603-337 | BALL,AIR VALVE (.219 OD) - (FLOAT) | 1 | $7.16 | |
| 48 | 0403-380 | DAMPING ADJUST-ASSY | 1 | $129.95 | |
| 49 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 | |
| 50 | 0403-345 | RETAINER,SPRING | 1 | $32.95 |
